砂箱

---

5．5．4．1 砂箱的分类

砂箱的分类见表5-91和表5-92．

5．5．4．2 砂、箱各部分的结构尺寸

砂箱各部分的结构尺寸如下：

(1)内框尺寸的确定、吃砂量的选择参照图5-20和表5-93．

(2)通用砂箱规格系列见表5-94．

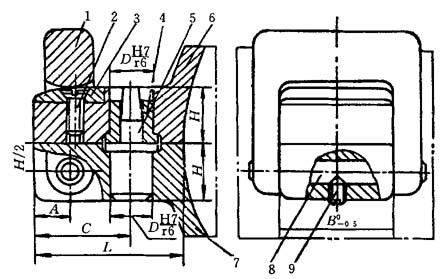

图5-19 铰链卡板式夹紧装置结构

1—夹子；2—沉头螺钉；3—垫片；4—定位销套；5—定位销；6—上芯盒；7—下芯盒；8—圆柱销；9—紧定螺钉

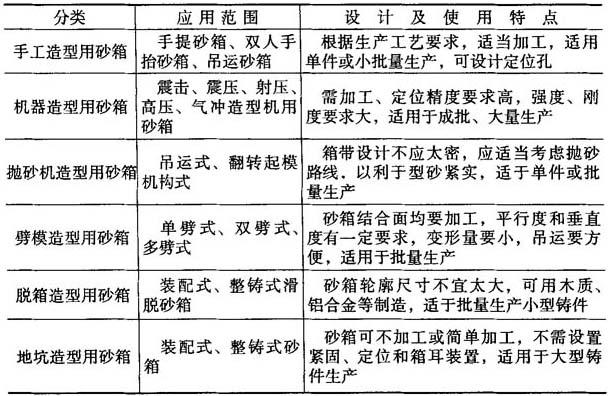

表5-91 砂箱按造型方法分类

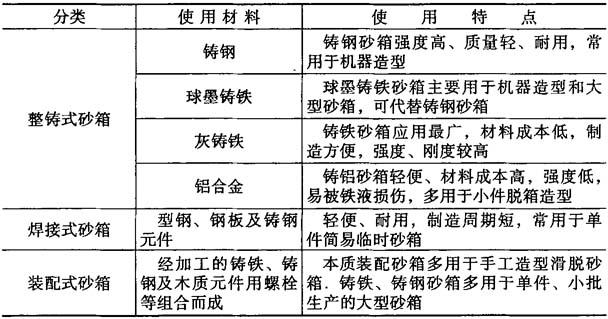

表5-92 砂箱按制造方法和材料分类

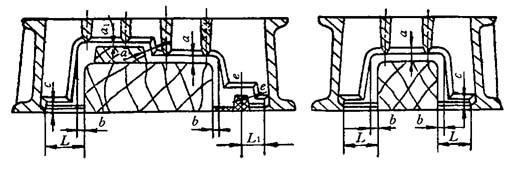

图5-20 砂箱箱壁、箱带和模样间吃砂量示意图

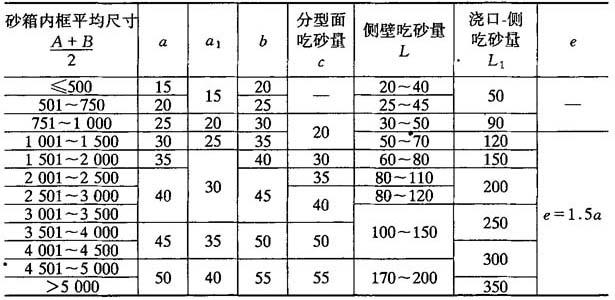

表5-93 砂箱箱壁、箱带和模样间最小吃砂量尺寸 mm

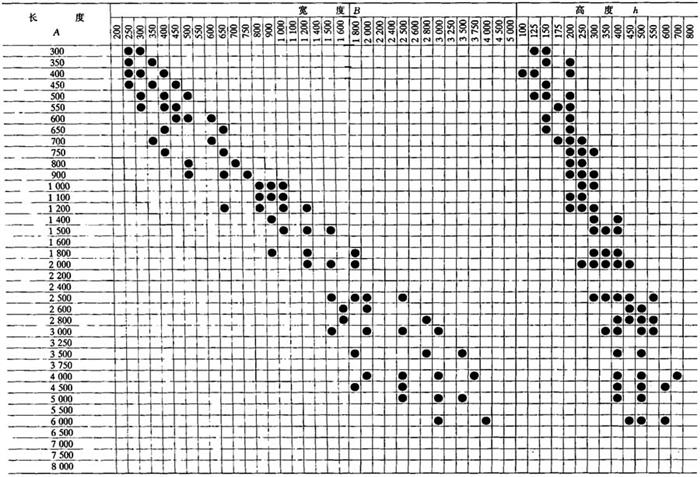

表5-94 通用砂箱规格系列表 mm

注：表中用粗实线括上的是砂箱尺寸系列范围，表中作●点的为生产中应用较多的规格．
