码托的固定

---

码托的固定决定导轨安装的牢固与否，是整个电梯运行的基石。码托的固定必须要符合工艺要求，牢固、可靠、美观(水平和垂直)。码托的固定方法和工艺有下面几种。

(一)预埋钢板焊接法

(1)在未焊接前，先要检查预埋件是否坚实牢固，敲击时应没有空洞声，否则要重新预埋后再将码托焊接在上面，然后用铁凿将钢板表面的残余水泥或其他杂物清除干净。

(2)将码托焊接在预埋件上，焊缝必须是连续的，并应全焊。码托的水平度误差在15／1000之内，见图4．1－8。

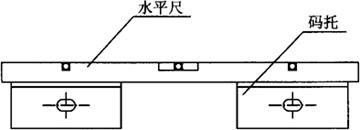

图4．1－8 导轨码托水平焊接示意

(3)对于因井道预埋件位置偏移而造成的码托部分悬空的情况，参照图4．1－9，工艺要求如下：

图4．1－9 码托焊接工艺示意

①允许码托悬空部分的长度不大于50mm。

②当L₁大于50mm时，对于双孔码托，则可一端用焊接固定，另一端用螺栓固定，但焊接长度L₂必须大于50mm。对于单孔码托，则可以用相同材料的双孔码托代替。

③对于砖墙井壁，由于井道预埋件位置偏移造成码托悬空部分的长度L₁大于50mm时，则必须对井道预埋件进行重新预埋。

(二)撞拉式膨胀螺栓固定法

1．螺栓使用规范

(1)撞拉式膨胀螺栓仅适用于水泥构件，不适用于砖结构的构件，且水泥强度不低于18MPa。

(2)水泥壁厚度不低于120mm。

(3)螺栓距水泥边缘及螺栓间距尺寸要求见表4．1－1或图4．1－10。

表4．1－1 撞拉式膨胀螺栓规范

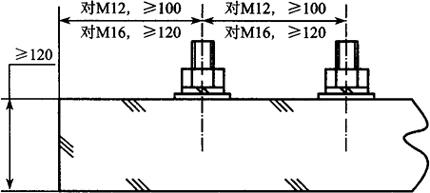

图4．1－10 撞拉式膨胀螺栓间距尺寸要求

2．施工步骤

(1)用铁凿清除工作面的浮土和不平整处，保证紧固件(码托)与水泥工作面接触良好，参见图4．1－11(a)。

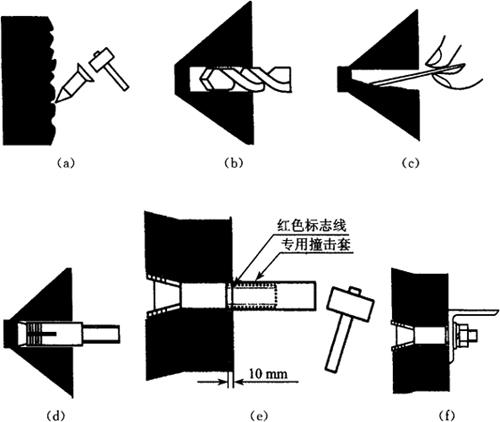

图4．1－11 撞拉式膨胀螺栓安装施工方法

(2)按表4．1－2要求垂直于水泥工作面钻孔，孔的深度通过调节冲击钻上的标尺杆端部与钻头端部间的距离来控制，参见图4．1－11(b)。

表4．1－2 施工要求

(3)用竹枝或小木棍将钻好孔中的水泥灰清除干净，参见图4．1－11(c)。

(4)将螺栓杆连套筒一起放入孔中，如图4．1－11(d)所示。

(5)使用专用撞击套筒撞击螺栓套筒，直至专用撞击套筒上的红色标志线与水泥面平齐为止(套筒沉入水泥表面10mm)，如图4．1－11(e)所示。

(6)用力臂长度不小于240mm的24号扳手紧固M16螺栓，要求施加400～570N力，用力臂长度不小于190mm的19号扳手紧固M12螺栓，要求施加200～290N力，如图4．1－11(f)所示。
