真空接触器

---

1．适用范围

真空接触器用于交流50Hz，主回路额定工作电压1140V、690V、400V的配电系统。供频繁操作较大的负荷电流用，在工业企业被广泛选用，特别适用于环境恶劣和易燃易爆危险场所。并适宜与各种保护装置组成电磁起动器，特别适合于组成隔爆型电磁起动器。

2．工作原理和结构特征

真空接触器以真空为灭弧介质，其主触点密封在特制的真空灭弧管内。当操作线圈通电时，衔铁吸合，在触点弹簧和真空管自闭力的作用下触点闭合；操作线圈断电时，反力弹簧克服真空管自闭力使衔铁释放，触点断开。接触器分断电流时，触点间隙中会形成由金属蒸汽和其他带电粒子组成的真空电弧。因真空介质具有很高的绝缘强度，且介质恢复速度很快，真空中燃弧时间一般小于10ms。

真空接触器主要有真空灭弧系统、电磁系统、杠杆传动系统、辅助触头、整流装置、绝缘框架、底座等组成，结构紧凑。其主要特征如下：

(1)触头被封闭在与外界隔绝的真空灭弧室中。

①触头不会因外部污染而影响其工作。

②以真空为熄弧介质，分断能力高，电寿命长。

③飞弧距离为零，电弧不外喷，不会引发火灾、爆炸等事故。

④工作过程中不会扩散出对人体有害的气体，保证工作环境的清洁。

(2)触头开距小，超程短，体积约等于同容量电磁式接触器的1／6～1／10，从而使整台接触器的外形尺寸小，重量轻。

(3)控制电路由直流磁系统与整流装置组成：

①工作过程中噪声小，工作环境无污染。

②交、直流都能使用，方便用户选用。

3．常用真空接触器产品型号及主要技术数据

常用真空接触器产品型号及主要技术数据见表1－59。

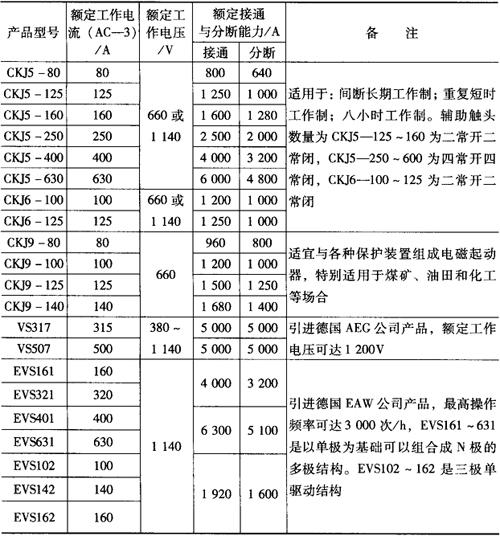

表1－59 常用真空接触器产品型号及主要技术数据

4．外形及安装尺寸

外形及安装尺寸见图1－37和表1－60。

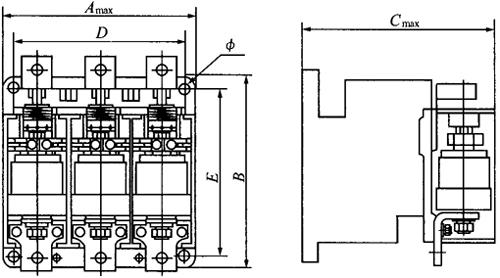

图1－37 真空接触器的外形及安装尺寸

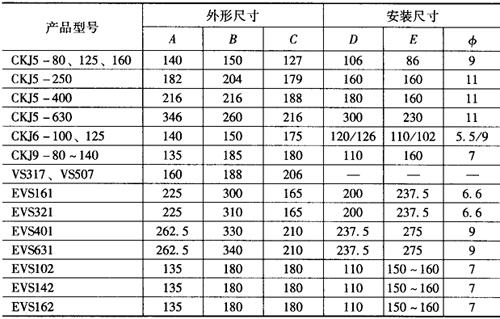

表1－60 真空接触器的外形及安装尺寸／mm

注：EVS161、321、401、631是以单极为基础组成的，上面有外形及安装尺寸为3极尺寸。
