真空封罐机

---

(一)用途与特点

真空封罐机适用于圆柱形实罐的真空封罐。从进罐、配罐、抽真空、封罐到出罐全部自动操作。卷边封罐时，罐身不动，滚轮在行星轮的偏心作用下，对罐口产生偏心回转切入，进行双道卷边封口。

(二)结构与工作原理

真空封罐机由自动分罐、配盖、真空装置、封罐机头、机架、齿轮箱及电器装置组成，图4－7－4为真空封罐机外形，图4－7－5为进盖和配盖机构。

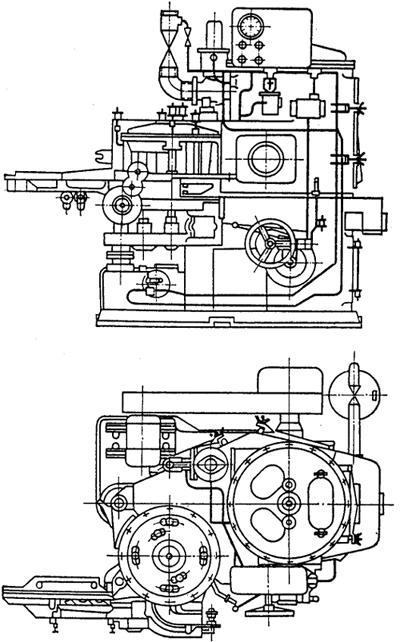

图4－7－4 真空封罐机

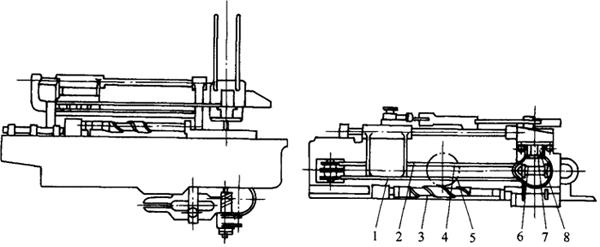

图4－7－5 进盖和配盖机构

1－输送链 2－输送链 3－分罐螺杆 4－定距链 5－送盖推板 6－检测杆 7－插板 8－分盖器

当工作时，进入机内的实罐被分罐螺杆定距链隔开，进入间歇旋转具有六罐位的转座内。同时，配盖机构也将罐盖送入转座每一罐位的盖槽内，然后转座将配盖后的罐身转入密闭的封罐部位，在密闭腔内抽去气体，达到一定的真空度，被卷边封口后经转盘拨至机外。

密闭腔内的真空由水环式真空泵通过真空贮罐而形成，如图4－7－6所示。

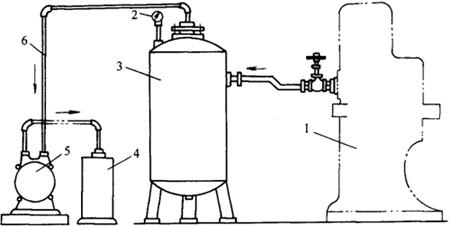

图4－7－6 封罐机真空装置

1－封罐机 2－真空表 3－真空贮罐 4－气水分离器 5－真空泵 6－管道

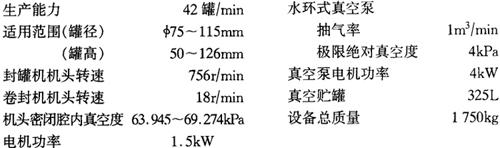

(三)主要技术参数

注：汕头轻工业机械厂制造。
