直线型洗罐机

---

(一)用途与特点

直线型洗罐机适用于金属易拉罐的清洗，也适用于大小形状相近的马口铁罐。其特点是清洗效果好、结构简单合理、实用性强、工作平稳、生产效率高。

(二)结构与工作原理

由机架、传动系统、水混合箱、水管、喷头、泵、不锈钢、运输链组成。如图4－1－10所示。

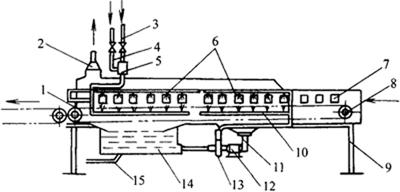

图4－1－10 直线型洗罐机

1－运输带 2－排气管 3－蒸汽管 4－冷水管 5－汽水混合箱 6－上喷管 7－空罐 8－滚轮 9－支架 10－下喷管 11－排水管 12－电动机 13－水泵 14－废水收集箱 15－排废水管

工作时，空罐倒立放在输入端的输送带输入，送入清洗罩内的初洗区，热水管喷头喷出压力0．35～0．45MPa的热水从上、下两个方面喷洗罐的内外壁。污水由污水收集箱经排水管排出。再进入终洗区进行清洗。汽水混合箱中的高压蒸汽可以将水加热到80℃左右，压力0．15MPa左右，集中在水箱，由水泵送往清洗区使用。

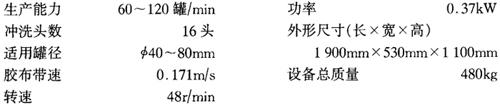

(三)主要技术参数

注：广东新湖罐头机械厂、江苏白熊机械集团公司、广东惠州乐惠实业有限公司制造。
