电解加工的电压

---

电解加工时，外加电压(E)是使阳极不断溶解的能源，它使两极间形成一定的加工电流，以便形成一定的阳极溶解速度．外加电压与阴、阳极电位和溶液的欧姆电压降的关系为

E=φ_a-φ_c+IR (7-1)

式中： IR——溶液的欧姆电压降(V)；

φ_a、φ_c——阳极和阴极的电位．

令 △E=φ_a-φ_c=E_a+E_c

则 E=△E+IR=E_a+E_c+IR (7-2)

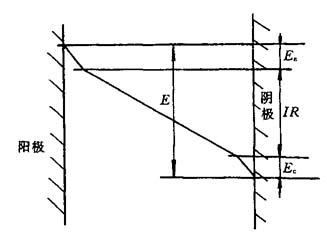

式中，E_a+E_c是电解时消耗在阳极和阴极上的电位差．见图7-5．

图7-5 电解加工间隙内的电压分布

由式(7-2)可知，当I≈0时，IR→0，可忽略不计，即此时外加电压可视为是阴极、阳极之电位差，此时的△E亦称为分解电压．但实际上电解时，电流I很大，即I》0，电流通过电解液所形成的电压降就很大了．例如用NaCl电解液和较高电压(20V)电解加工时，其中5%～30%的电压消耗在两极上的电位差(E_a+E_c)；余下70%～95%则消耗在电流通过电解液所形成的电压降．

需要指出的是：两极处的电位差不仅与电解液性质有关，而且也与加工材料有关．例如用NaCl电解液加工以下材料时，两极电位差为：

铁基合金 0～1V

镍基合金 1～3V

钛合金 4～6V
