电极

---

电极材料，国内主要采用钍钨或铈钨，国外还有采用ω(锆)=0．15%～0．40%的锆钨电极或锆电极，电极的直径与电流大小有关，当电流为1～400A时，电极直径为0．25～4 mm，直径大于5mm的钨极通常采用镶嵌式直接水冷却．

为了便于点燃电弧和增加电弧的稳定性，钨极端部一般磨成30°～60°的锥角，如图5-6(a)所示．电流小或钨棒直径较大时，锥角可以取小值；电流大或钨棒直径小时，常磨成圆台形、圆台尖锥形、锥球形或球形等，以减慢烧损，分别如图5-6(b)～(e)所示．

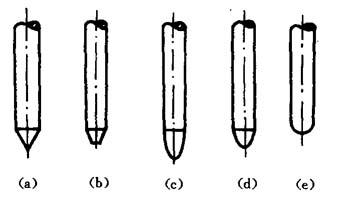

图5-6 电极端部形状

钨棒安装位置所确定的电极内缩长度l_g(见图5-7)是一个对等离子弧有很大影响的参数，l_g增大时，压缩程度提高，但l_g过大会引起双唬焊接时一般取l_g=(l±0．2)mm，切割时取l_g=l+(2～3)mm．钨棒与喷嘴的同轴度也是一个很重要的参数，两者的同轴度误差将使等离子弧偏斜，焊接时则影响焊缝偏移(单侧咬边)，切割时则影响切口的平直性，并且还会造成双弧．一般用钨棒与喷嘴锥孔周围所能产生的高频火花来检查其同轴度，要求火花应布满圆环面积的75%～80%以上，切割时要求可稍低些．

图5-7 钨棒与喷嘴的相互位置

1—钨棒；2—喷嘴
