电机的系列产品规格代号

---

电机的规格代号用中心高、铁芯外径、机座号、机壳外径、轴伸直径、凸缘代号、机座长度、铁芯长度、功率、电流等级、转速或极数等来表示。

主要系列产品的规格代号按表2－2的规定。

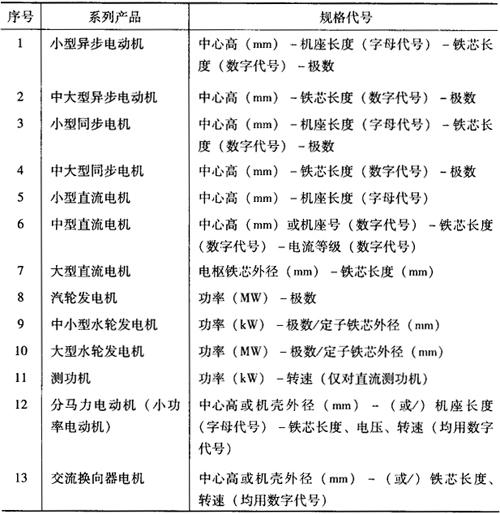

表2－2 电机系列产品规格代号组成及含义

机座长度采用国际通用字母符号来表示，S表示短机座，M表示中机座，L表示长机座。铁芯长度按由短至长顺序用数字1、2、3……表示。凸缘代号采用国际通用字母符号FF(凸缘上带通孔)或FT(凸缘上带螺孔)连同凸缘固定孔中心基圆直径的数值来表示。

电机的特殊环境代号列于表2－3。

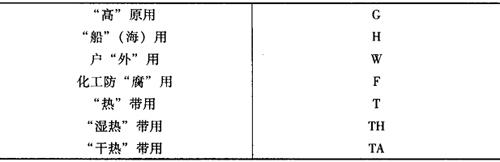

表2－3 电机特殊环境代号
