电子经纬仪的使用

---

1．仪器的设置

仪器在出厂时各厂家均进行了初始设置，其数据列于说明书中，用户可以根据需要更改设置。如ZH·ET系列电子经纬仪的初始设置见表18－12。

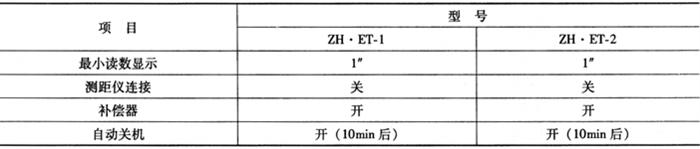

表18－12 ZH·ET系列电子经纬仪的初始设置

对仪器设置的更改在第一次使用前进行，使用中如果没有变动要求，可不再进行设置，仪器保持第一次设置状态。

(1)仪器状态设置

1)按键并释放，仪器开机；

2)仪器显示屏显示“上下转动望远镜”；

3)同时按住和键，并上下转动望远镜；

4)仪器进入设置状态，并显示设置项目；

5)按相应键进入相应设置项目。设置项目编号与按键对应关系如下：

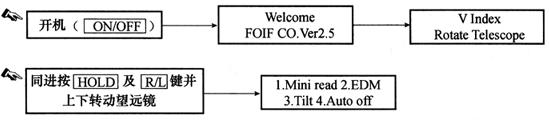

仪器状态设置流程如下：

(2)最小显示读数的设置

1)按(1)步骤操作进入仪器设置状态；

2)按键(选择1．Mini-read)，进入最小显示读数设置选择；

3)仪器显示4个可供选择的选项，分别为：

1″——最小显示读数为1″；2．5″——最小显示读数为5″；10″——最小显示读数为10″；20″——最小显示读数为20″。

4)按相应键进行设置。各键对应关系为：

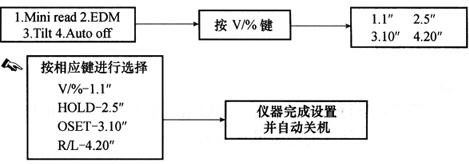

最小显示读数选择操作流程如下：

(3)与测距仪联接选择设置

1)按(1)之操作进入仪器设置状态；

2)按HOLD键(选择2．EDM)，进入与测距仪联接设置选择；

3)仪器显示可供选择的2个选项，分别为：

With EDM——联接测距仪；Without EDM——不联接测距仪。

4)按相应键进行设置，对应关系为：

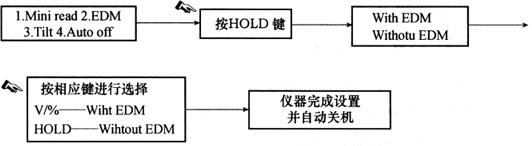

测距仪联接选择操作流程如下：

(4)竖盘补偿器设置

1)按(1)之操作进入仪器设置状态；

2)按键(选择3．Tilt)，进入竖盘补偿器设置选择；

3)仪器显示可供选择的三个选项，分别为：

Modify——补偿器校正；Check——补偿器检查；Tilt On(Off)——开启(关闭)倾斜补偿器。

4)按键进行设置。对应关系为：如果显示Tilt On，则表示仪器原先设置为补偿器关闭，按键是开启补偿器；若显示Tilt Off，则表示仪器原先设置补偿器打开，按键则关闭补偿器。

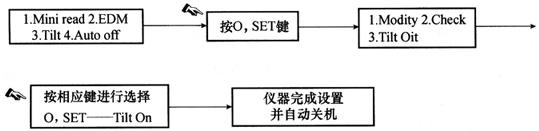

竖盘补偿器设置选择操作流程如下：

(5)仪器自动关机设置

1)按(1)步骤操作进入仪器设置状态；

2)按键(选择4．Auto off)，进入仪器自动关机设置；

3)仪器显示可供选择的2个选项，分别为：

Auto off自动关机功能开启；Not Auto off自动关机功能关闭。

4)按相应键进行设置。对应关系为：

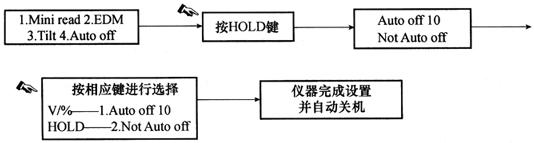

如果选择自动关机功能开启，且仪器在10min内无任何操作(包括按键、转动仪器)，则仪器自动关机。自动关机设置的操作流程如下：

2．仪器使用操作

(1)开机

按住键，液晶屏显示是欢迎词、公司及软件版本信息。

然后液晶屏显示，液晶屏显示，意为“竖盘指标”、“上下转动望远镜”。再上下转动望远镜，使仪器初始化，液晶显示水平盘角度值、竖盘角度值及电池容量。

(2)关机

按住键，液晶屏第二行显示“RECU OFF”，再按键，仪器关机。

若不想关机，则按键，返回测量状态。

(3)照明打开／关闭

按住键，并马上释放，液晶显示屏、望远镜分划板照明同时打开；再按并马上释放，则关闭。

(4)360°／400gon转换

按住键，直到显示屏第一行显示“TO 400gon”然后释放，则显示屏显示的角度值自动从360°转换到400gon制；再按键，直到显示屏第一行显示“TO 360°”，然后释放，则角度值从400gon制转换为360°制。

(5)角度增加方向转换

电子经纬仪可顺时针方向转动使照准部水平角度值增加，也可逆时针转动使照准部水平角度值增加，即HR模式和HL模式，可根据需要选择。

仪器每次开机并初始化，显示屏水平角度值显示为，表示顺时针转动仪器水平角度值增加(HR模式)。若需逆时转动仪器为水平角度增加方向时，可按键并释放，显示屏水平角度显示为，表示水平角度按逆时针方向转动仪器增加方向的HL模式。

(6)水平角度值置零

按住键，直到显示屏显示“SET0”并释放，则水平角值自动显示为。

(7)水平角度值锁定及任意设置

1)水平角度值锁定

按住键并释放，显示屏显示“H”符号，表示水平角度值已被锁定，此时转动仪器，该角值保持不变；再按键并释放，“H”符号消失，锁定解除，恢复原状态，水平角随仪器转动而变化。操作流程如下：

2)水平角度值任意设置

转动照准部，直至显示屏显示所需要的水平角度值，按键并释放，该角度值被锁定，转动照准部瞄准目标，再按键并释放，则锁定解除，进行下一步测量工作。

(8)竖直角测量模式转换

1)天顶距模式

仪器开机并初始化后，垂直角测量模式自动为天顶距模式(Vz)，显示角度值范围为0°～360°，天顶为0°，如图18－78所示。

图18－78 天顶距模式

2)坡度模式的转换

在天顶距模式(Vz)状态下，按键并释放，则垂直角模式转换为坡度模式(V%)；显示坡度范围为－100%～+100%，水平方向为0°，相应角度值范围为－45°～+45°，如图18－79所示。若超出范围，显示屏会显示“超出范围”(!!Over range!!)。

图18－79 坡度模式

在坡度模式状态下，按键并释放，则可恢复到天顶距模式(Vz)状态。

3．水平角观测

如图18－80所示，欲测水平角β，操作步骤如下：

图18－80 水平角观测

1)在B点安置仪器，开机，上下转动望远镜使仪器初始化；

2)确定电池容量是否足够及是否需要打开照明，若需打开照明按上文中“2．”的(3)进行操作；

3)盘左瞄准目标A，选择水平角度增加方向Hr，按键，使显示屏显示“000°00′00″”；

4)顺时针转动照准，瞄准目标C并读数，上半测回完成；

5)盘右瞄准目标C读数，逆时针转动照准部，瞄准目标A并读数，下半测回完成。

若需观测第二测回或更多，则转动照准部，显示屏显示需置角度值后，按键将其锁定，然后转动照准部瞄准A后，再按键，解除锁定，进行观测即可。

4．垂直角度测量

垂直角度测量操作步骤如下：

1)开机，转动望远镜，仪器初始化；

2)确定电池容量是否足够及是否需要打开照明；

3)选择测量角度单位(360°或400gon)；

4)选择垂直角度测量模式(天顶距Vz或坡度V%)；

5)瞄准目标读数；

6)进行下一步测量工作。
