电子束焊接接头形式

---

电子束焊接可用于不加填充金属的对接、角接、T形接、搭接、端接、实心棒和管子对接、多层接头。其形式和技术要求如图6－31～图6－36所示。图中箭头所指方向即电子束导入方向。

图6－31 电子束焊对接接头(技术要求：装配间隙≤0．13mm。)

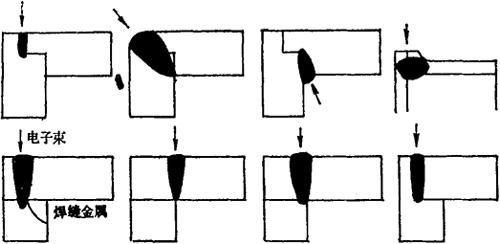

图6－32 电子束焊角接接头

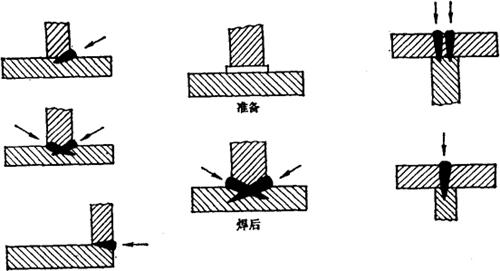

图6－33 电子束焊T形接头

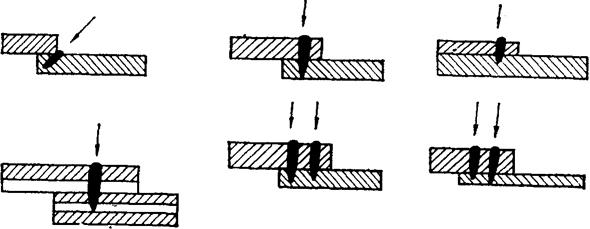

图6－34 电子束焊搭接接头(技术要求：薄板在上面。)

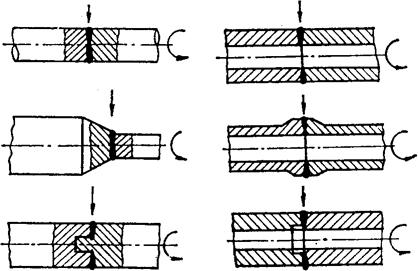

图6－35 电子束焊实心棒及管子接头

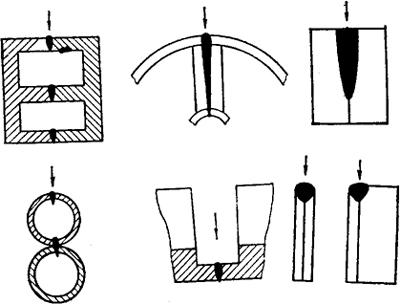

图6－36 电子束焊端接接头和多层接头
