电力电容器屏及主要技术数据

---

静电电容器屏包括高、低压静电电容器屏及其派生的高、低压并联自动补偿成套装置。用于6～10kV及0．4kV的变配电站以及工矿企业、宾馆及民用住宅的配电所，作为改善电网功率因数用。

低压PGJ1型无功功率自动补偿屏，可以与型低压配电屏配套使用或单独使用。主屏内设有无功功率控制器一台，控制器使电容器按循环投切方式工作，并根据电网功率因数的大小(或负载消耗的感性无功功率)自动控制适量的电容器投入或切除。PGJ1型无功功率自动补偿屏为双面维护结构，其外形尺寸、屏间连接孔、主母线距地尺寸、架线方式、相间距离与型低压配电屏完全相同。

6～10kV高压静电电容器柜除GR－1型外，还发展了GR－1C(横差保护型，当柜内某一电容器发生过流时，依靠接成模差线路的电流互感器，驱使主电路开关跳闸)及GR－1Y型(即抑制高次谐波、电抗器型)。TBB型并联补偿成套装置是一种补偿容量大的装置，这种装置保护方案较全，考虑了过压、过流、欠压、中性电流平衡保护、放电线圈、接地刀闸、避雷器等安全保护。

常用的静电电容器屏的型号及主要数据见表3－23。

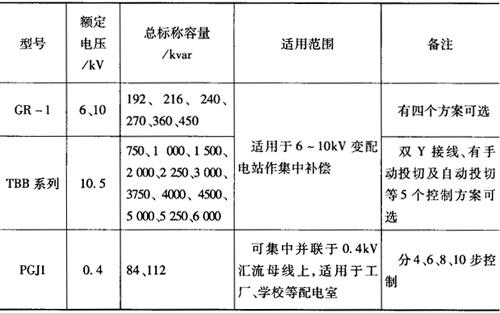

表3－23 静电电容器屏型号及主要数据
