珠光体钢与奥氏体钢的焊接

---

珠光体钢与奥氏体钢焊接时容易出现以下问题：

①焊缝易出现脆性马氏体组织。

②在毗邻珠光体钢一侧熔合区的焊缝金属中，形成一层与内部焊缝金属成分不同的过渡层，降低熔合区塑性。

③碳的扩散迁移对接头的常温和高温瞬时强度的不良影响较小，但对持久强度影响较大，而且断裂大部分发生在熔合区脱碳层上，在高温下长期运行，脱碳层上还容易产生晶间腐蚀。

④产生热应力，热应力是影响接头强度和产生热疲劳的重要原因。

奥氏体钢与珠光体钢异种接头焊接时，焊接材料、焊前预热及焊后热处理温度按表7．12－7选取。气体保护焊焊接材料选择见表7，12－8。表7．12－9为Q235奥氏体不锈钢焊接的焊接方法及焊接材料。

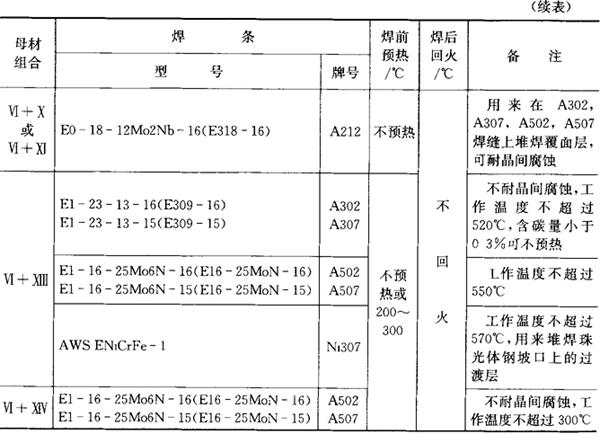

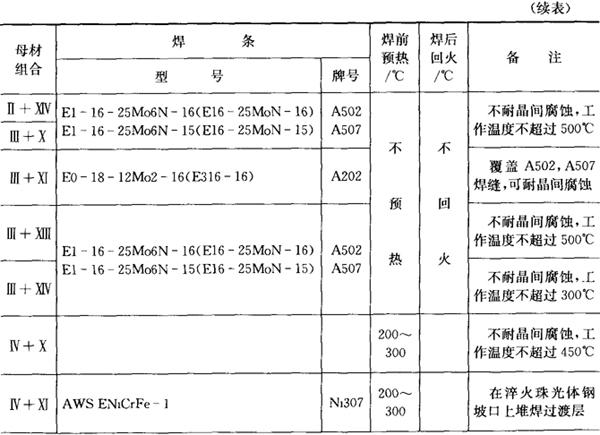

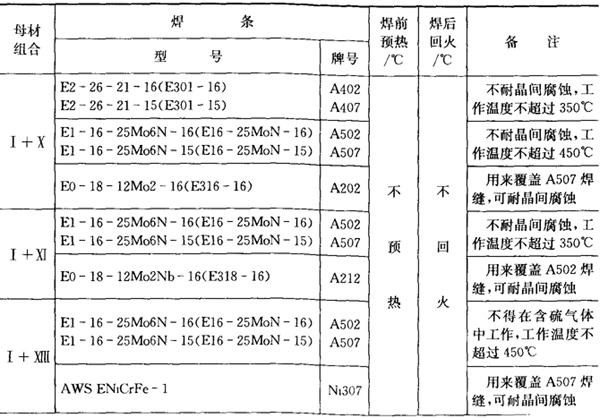

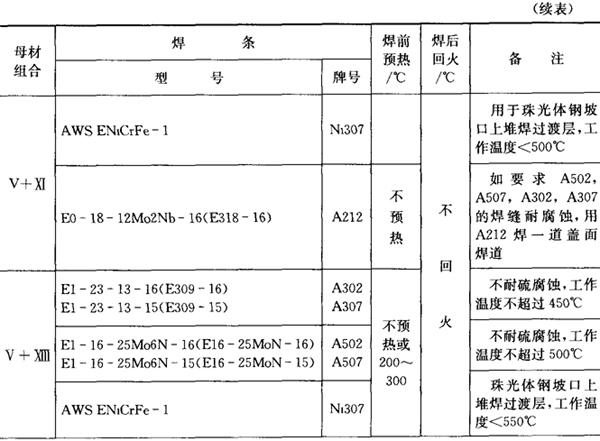

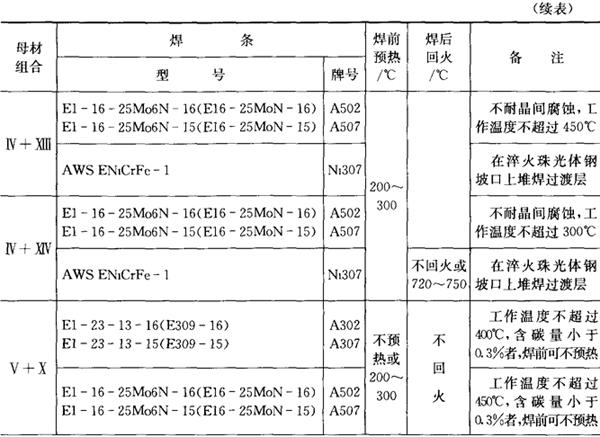

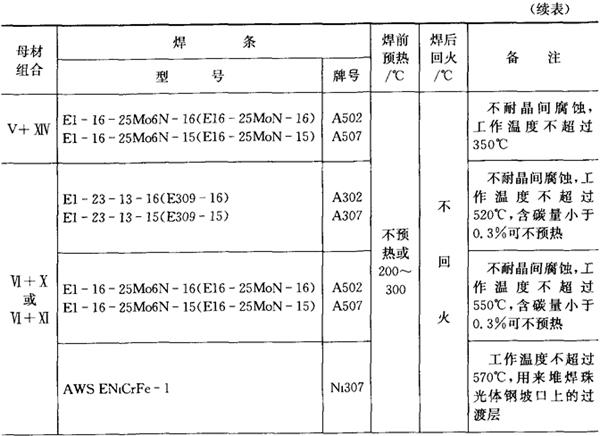

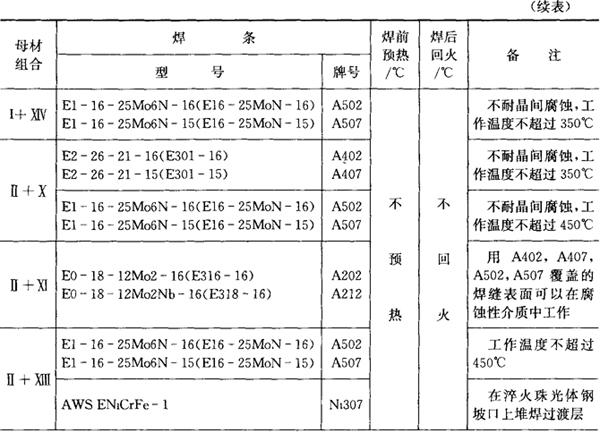

表7．12－7 奥氏体钢与珠光体钢的焊条、预热及焊后热处理温度的选择

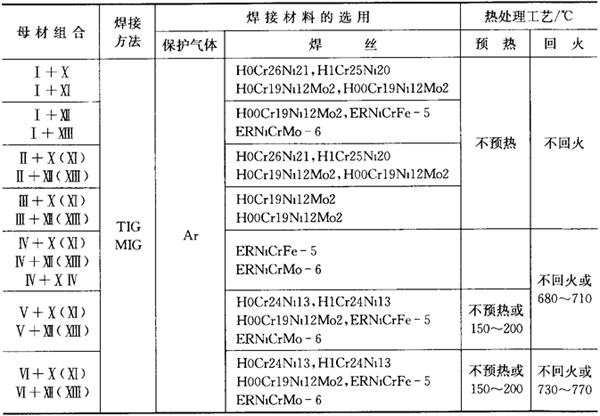

表7．12－8 奥氏体钢与珠光体钢气体保护焊焊接材料的选择

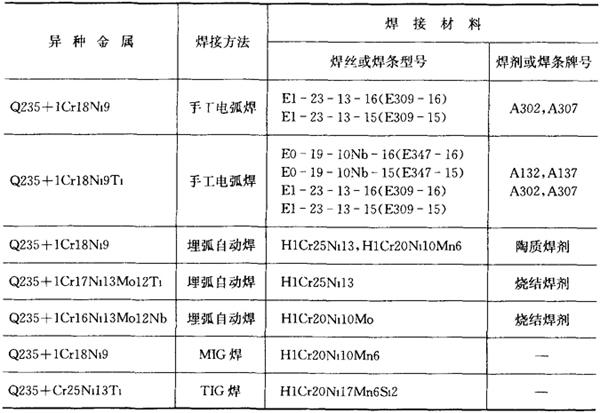

表7．12－9 Q235+奥氏体不锈钢的焊接方法及焊接材料的选择
