熔炼焊剂

---

熔炼焊剂目前仍是我国不锈钢埋弧焊用的主要焊剂，它是将原料按比例混合后，经高温加热到1300℃以上，使其熔化炼制均匀后，逐渐倒入冷却水中凝固和实现颗粒化，再经过烘干(有的需进一步粉碎)，过筛成所需要规格的颗粒。

我国熔炼焊剂的牌号用字母“HJ”和三位数字表示。“HJ”表示埋弧焊用熔炼焊剂；其后第一、二位数字表示焊剂类型，分别代表MnO、SiO₂及CaF₂的含量，详见表5－13及表5－14；第三位数字表示相同类型中的不同编号，按0，1，2，…，9顺序排列。熔炼焊剂的牌号举例如下：

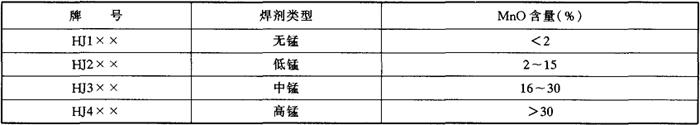

表5－13 熔炼焊剂牌号中MnO含量的划分

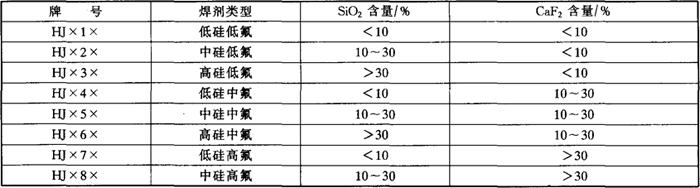

表5－14 熔炼焊剂牌号中SiO₂和CaF₂含量的划分

不锈钢埋弧焊用熔炼焊剂的牌号和主要化学成分及主要用途见表5－15。

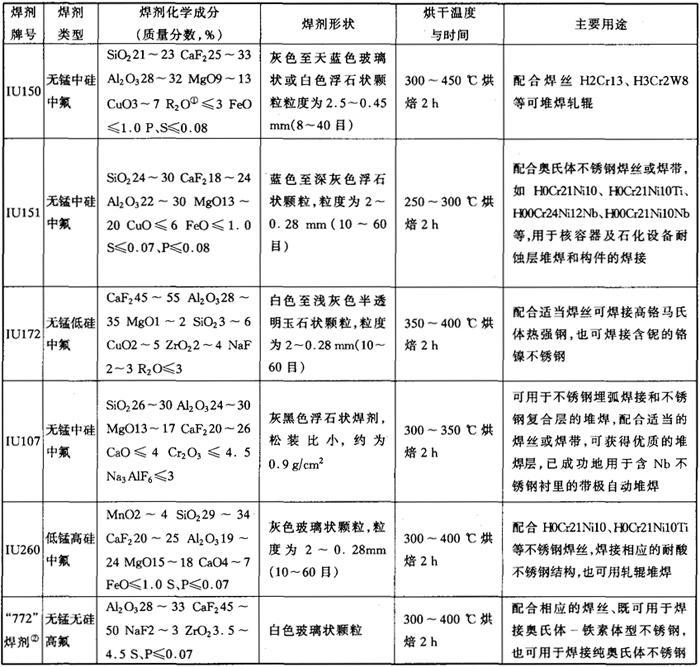

表5－15 不锈钢埋弧焊用熔炼焊剂及主要用途

注：①R₂O代表Na₂O、K₂O的一种或两种之和。

②为宝鸡钢管厂焊剂分厂厂标。
