熔化极等离子弧堆焊

---

熔化极等离子弧堆焊机的原理如图1－7－11所示。这种焊机事实上是通过一种特殊的等离子弧焊枪将等离子弧焊和熔化极气体保护焊组合起来。焊接过程中产生两个电弧，一个为等离子弧，另一个为熔化极电弧。根据等离子弧的产生方法，可分为水冷铜喷嘴式及钨极式两种。前者的等离子弧产生在水冷铜喷嘴与工件之间，如图1－7－11a所示；后者的等离子弧产生在钨极与工件之间，如图1－7－11b所示。熔化极电弧产生在焊丝与工件之间，并在等离子弧中间燃烧。整个焊机需要两台电源。其中，一台为陡降特性的电源，其负极接钨极或水冷铜喷嘴，正极接工件；另一台为平特性电源，其正极接焊丝，负极接工件。

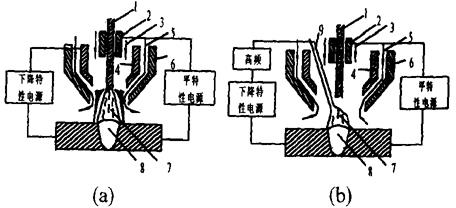

图1－7－11 熔化极等离子堆焊机的原理图^［5］

1．焊丝 2．导电嘴 3．等离子气 4．铜喷嘴 5．保护气体 6．保护罩 7．等离子气 8．过渡金属 9．钨极

熔化极堆焊机既可用于焊接，也可用于堆焊。焊接时，选用较小的焊接电流，此时熔滴过渡为大滴过渡；堆焊时，选用较大的焊接电流，熔滴过渡为旋转射流过渡。

与一般等离子弧焊及熔化极气体保护焊相比，熔化极等离子弧焊具有下列优点：

(1)焊丝受到等离子弧的预热，熔化功率大。

(2)由于等离子流力的作用，在进行大滴过渡及旋转射流过渡时，均不会产生飞溅。

(3)熔化功率和工件上的热输入可单独调节。

(4)可焊接铝及铝合金。

(5)焊接速度快。

表1－7－15给出了国产熔化极等离子弧堆焊机的技术参数。

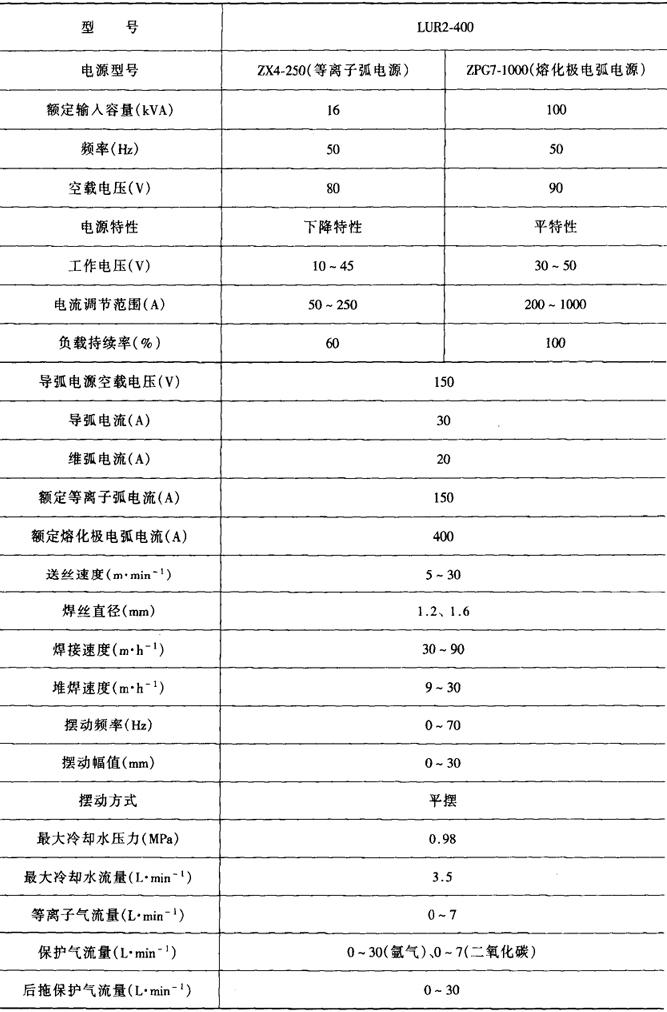

表1－7－15 国产熔化极等离子弧堆焊机的技术参数^［4］
