熔化极气保焊焊枪

---

1．焊枪的类型和结构

气保焊焊枪有自动焊枪和半自动焊枪两类。半自动焊枪工人手持操作，又称手持式焊枪，手持式焊枪应尽量减轻重量，便于使用。常用的有鹅颈式和手枪式两种。鹅颈式，灵活、轻便、可达性强；手枪式适合于大电流、粗焊丝。图5－40A为典型的鹅颈式气冷熔化极焊枪。图5－40B为手枪式气保焊炬(Q－3)型示意图。自动焊枪装在焊接装置上，根据情况进行设计和改造。

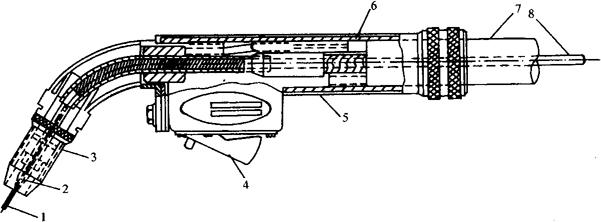

图5－40A 鹅颈式水冷熔化极焊枪结构示意图

1－焊丝 2－导电嘴 3－喷嘴 4－焊枪开关 5－焊枪手把 6－气体导管 7－复式电缆 8－焊丝导管

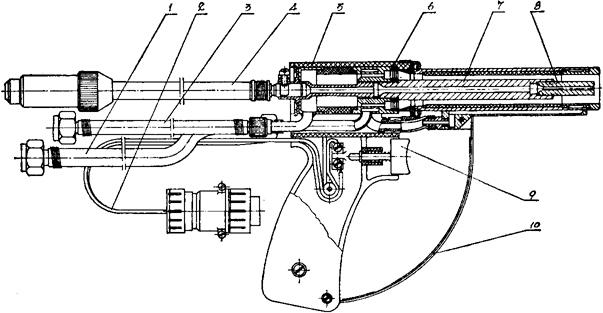

图5－40B 手枪式气保焊炬(Q－3型)示意图

2．焊枪冷却方式

焊枪有气冷和水冷两种方式。气冷式，使用电流不能太大，否则发热烧坏。对于CO₂焊枪断续供电时，电流不得大于600A，对于氩气、氦气保焊枪，使用电流不得超过200A。超过规定许用电流时，必须进行水冷。自动焊枪是装在焊接机头的下部，焊丝通过送丝轮，导丝管送进焊枪的，它的工作时间长，导通的电流大，所以一般都有水冷系统。自动焊枪工作电流最大可达1500A。

3．导电嘴

为提高焊枪的使用寿命和导电的稳定性，在焊枪的出口处内装有紫铜导电嘴。各种导电嘴的结构如表5－69。

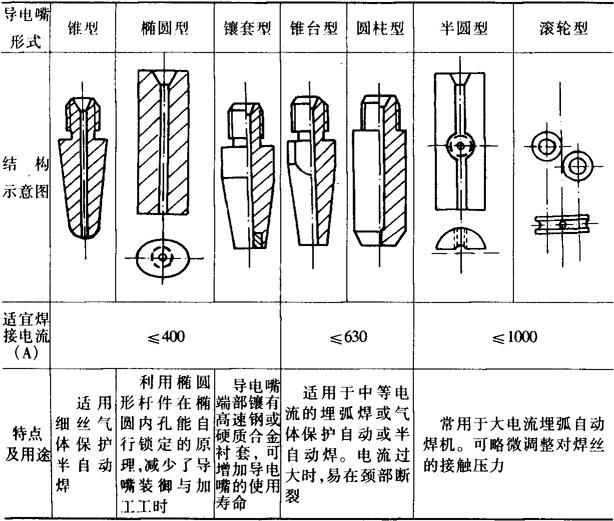

表5－69 各种导电嘴的结构形式

4．不同焊丝直径配用导丝软管内孔直径

表5－70 不同焊丝直径配用导丝管孔径
