照明器具导线及配电箱安装工程质量通病及预防措施

---

1．保护接地线、零线采用黑色电线；同一建筑物内，交流三相(A、B、C)电线的外皮颜色混乱。预防办法为：详细做好技术交底，在订货时选购符合要求的导线，即交流三相电中，A相为黄色，B相为绿色，C相为红色，地线使用黄绿相间导线，零线使用淡蓝色导线。

2．灯具、开关、插座等质量差。预防办法为：因为灯具、开关、插座的生产厂家多，相同规格、型号的产品正规大厂和小厂的质量差别很大，因此应该严格把好进货质量关。

3．导管与盒、箱体连接不规范。预防办法为：导管与盒、箱体连接要固定，具体采用焊接和螺纹连接两种形式。焊接连接仅适用于厚壁非镀锌钢导管，壁厚小于2mm的薄壁钢导管和镀锌管严禁焊接，应用螺纹连接，锁紧螺母固定。

4．灯具、开关、插座的导线连接不严格执行规范标准。预防办法为：严格执行规范和标准的规定，即开关切断相线，螺口灯头相线接在中心触点的端子上，单相三孔、三相四孔插座保护零线应接在正上方。

5．暗设的配电箱盖板没有紧贴墙面。预防办法为：配电箱盖板应端正且紧贴墙面。

6．吊链灯具的灯线不规范。预防办法为：灯线不应受拉力，宜与吊链编叉或顺直固定绑扎在一起，且成排灯具灯线整齐、一致、美观。

7．常见质量通病图片

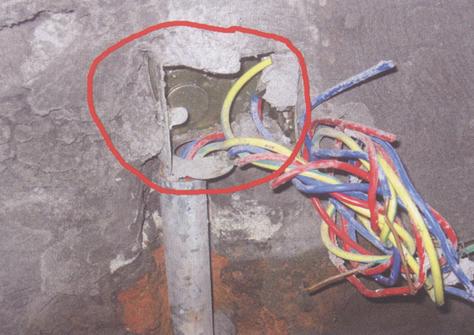

4－3－1 穿线不规范

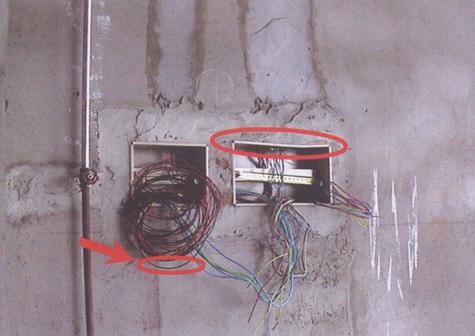

4－3－2 箱体变形，不应有黑色相线

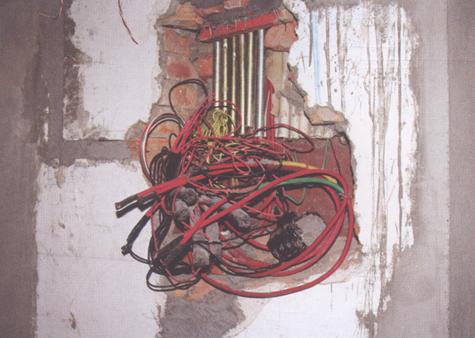

4－3－3 无配电箱，接线混乱

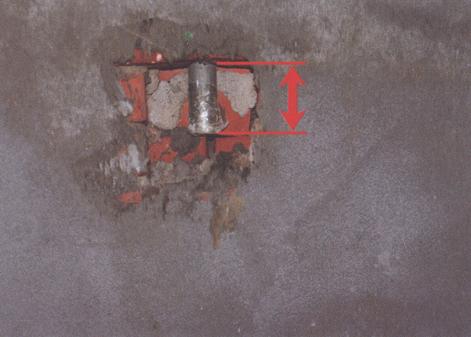

4－3－4 预留管头过长

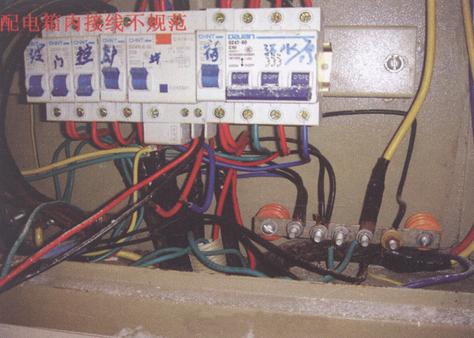

4－3－5 接线不规范

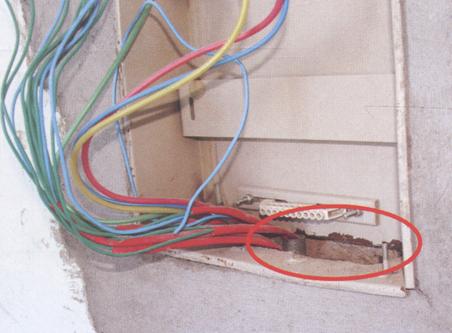

4－3－6 配管与配电箱未固定

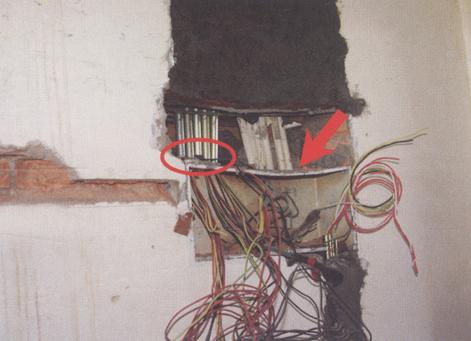

4－3－7 箱体变形，管与箱体未做连接

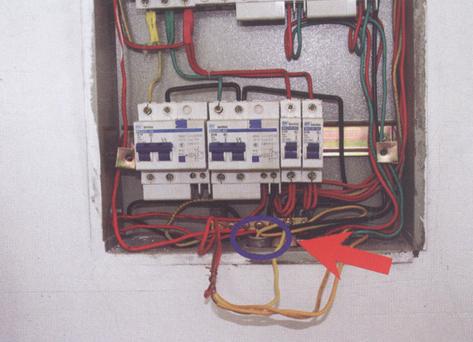

4－3－8 相色应无黑色，管与箱体未用螺母固定

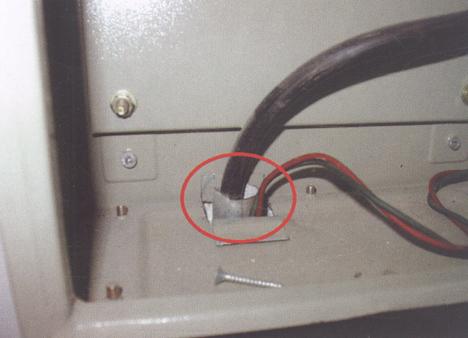

4－3－9 电缆套管未与箱体固定

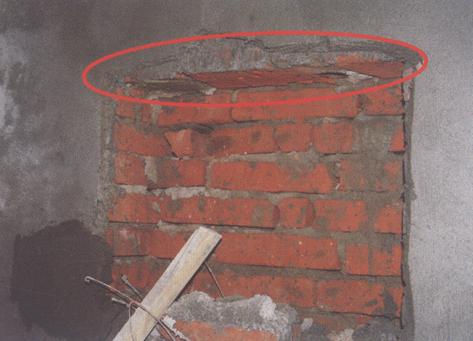

4－3－10 配电箱洞口未加过梁

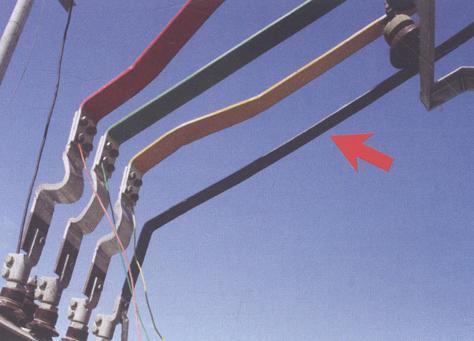

4－3－11 零线应为淡兰色
