焊条电弧焊设备

---

(一)焊条电弧焊焊接电源

1．弧焊变压器

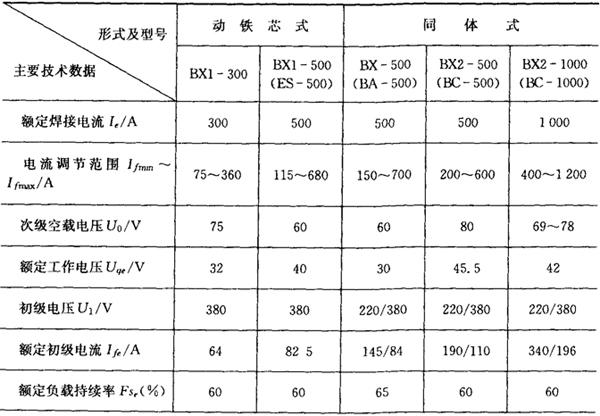

表3．1－4所列弧焊变压器常用型号及主要技术数据。

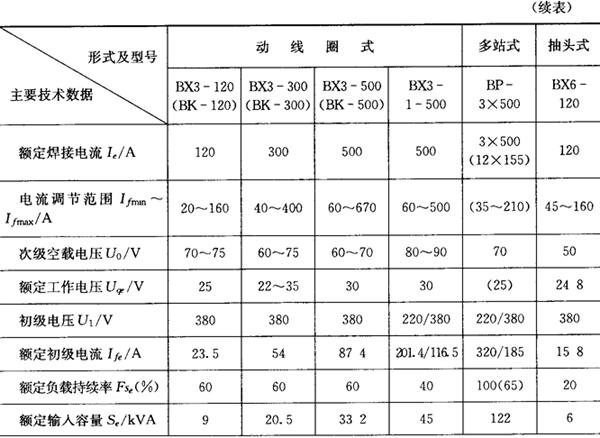

表3．1－4 弧焊变压器常用型号及主要技术数据

注：1．电焊机分类名称及型号的代表符号见第四节。

2．型号中加括号者为旧型号。

2．弧焊整流器

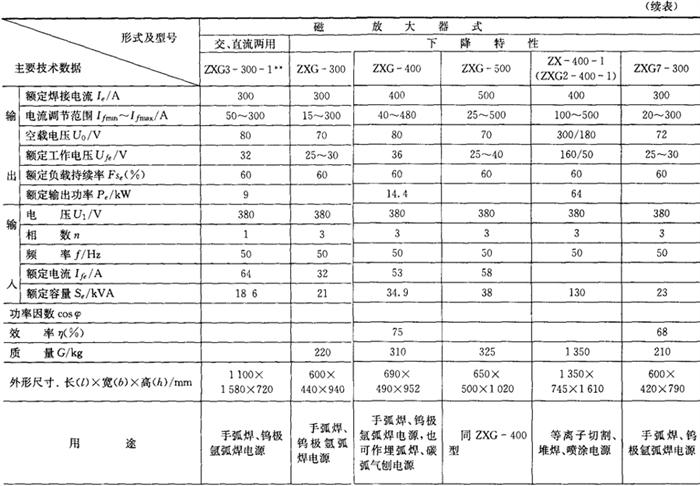

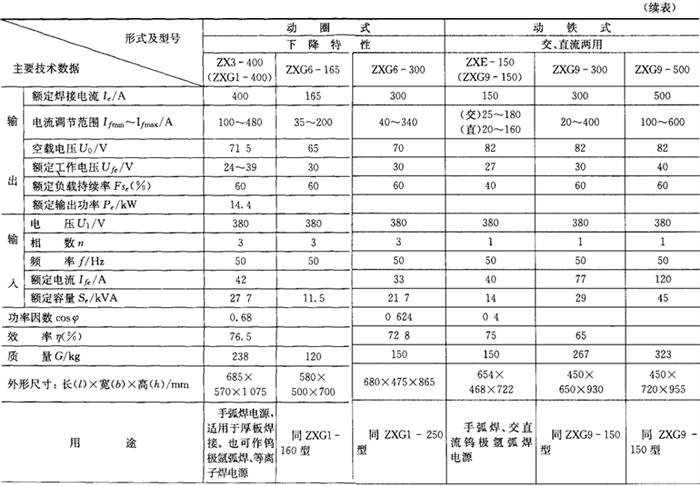

表3．1－5所列弧焊整流器常用型号及主要技术数据。

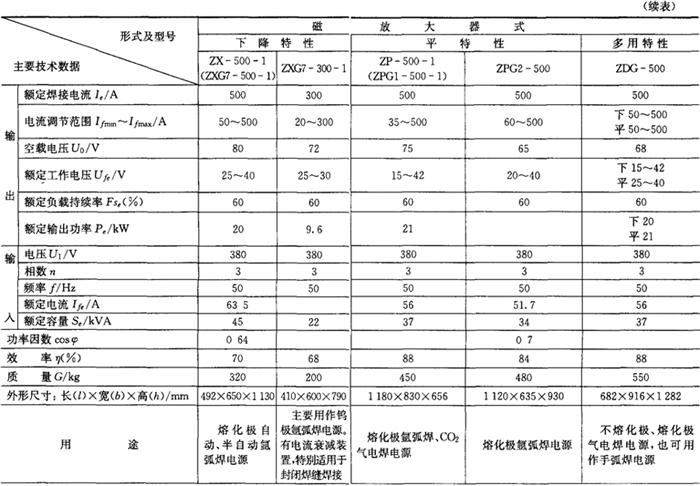

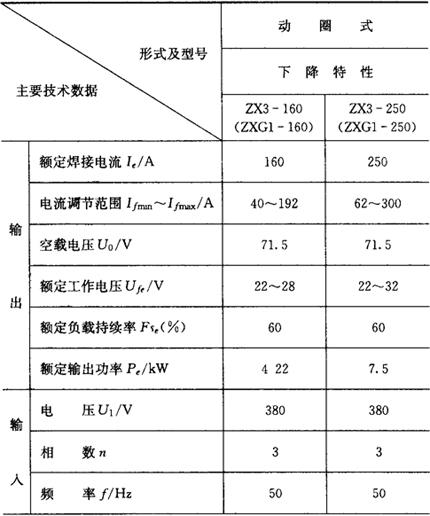

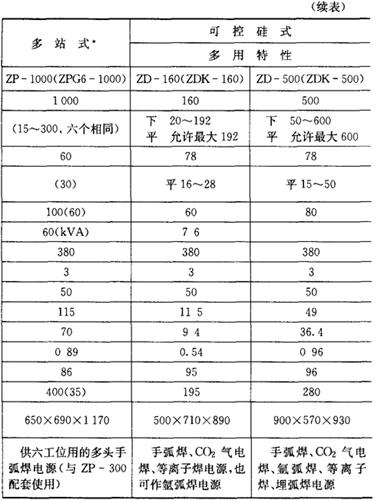

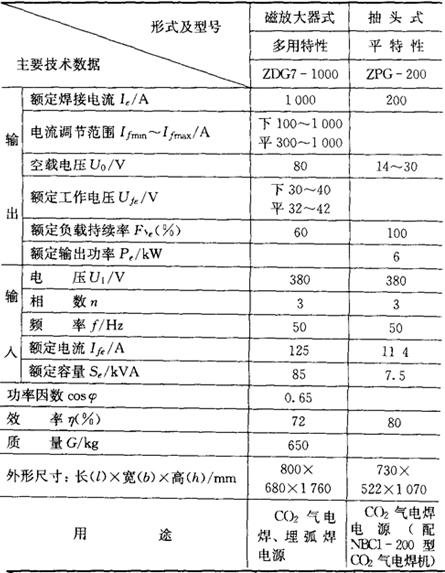

表3．1－5 弧焊整流器常用型号及主要技术数据

注：*括号内是镇定电阻器数据；* *为单相磁饱和电抗式。

3．弧焊逆变器

(1)晶闸管式弧焊逆变器

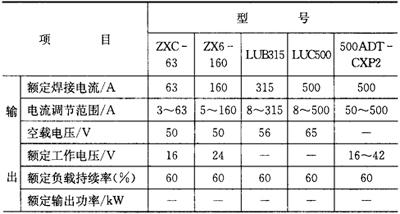

表3．1－6所为列晶闸管式弧焊逆变器常用型号及主要技术数据。

表3．1－6 晶闸管式弧焊逆变器常用型号及主要技术数据

(2)场效应管式弧焊逆变器

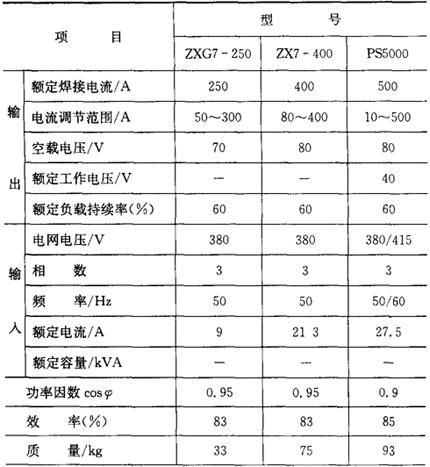

表3．1－7所列为场效应管式弧焊逆变器型号及主要技术数据。

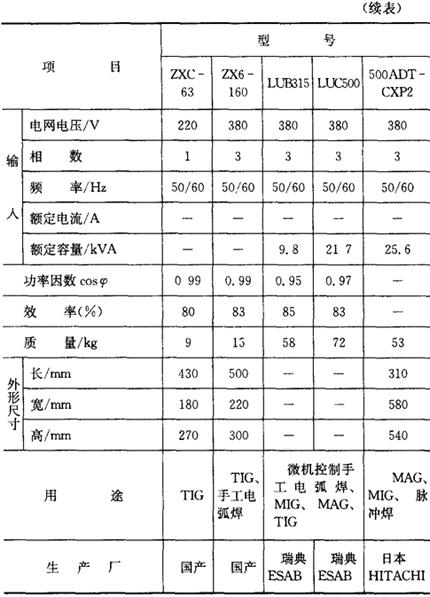

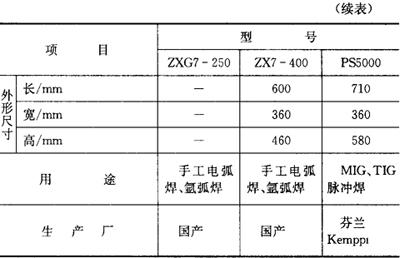

表3．1－7 场效应管式逆变器型号及主要技术数据

(二)焊条电弧焊常用辅助设备

1．电焊钳

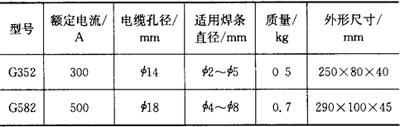

表3．1－8所列电焊钳型号及技术数据

表3．1－8 电焊钳型号及技术数据

2．护目玻璃

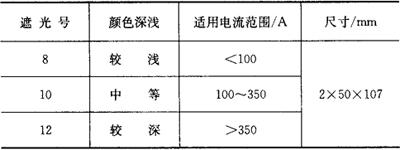

表3．1－9所列焊条电弧焊护目滤光片推荐使用遮光号。

表3．1－9 护目遮光片

3．焊接电缆

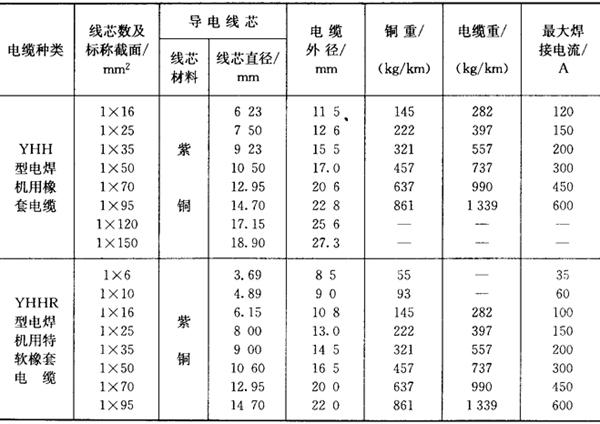

表3．1－10所列焊接电缆的规格和允许的焊接电流值。

表3．1－10 焊接电缆

4．焊条烘干箱

表3．1－11所列远红外焊条烘干箱的技术数据。

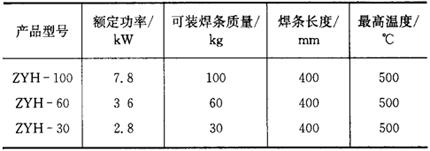

表3．1－11 ZYH远红外焊条烘干箱

5．焊条保温筒

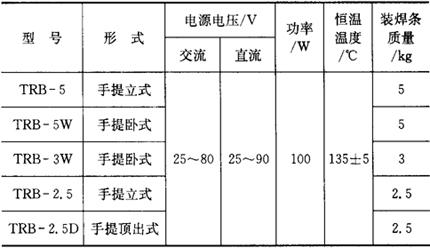

国产TRB系列电焊条保温筒的主要技术数据可参阅表3．1－12。

表3．1－12 TRB系列电焊条保温筒
