焊接结构无损探伤概述

---

焊接结构无损探伤是利用超声波、射线、电磁辐射、磁性、涡流等物理现象，在不损害被检产品的情况下，检验焊接质量的有效方法。

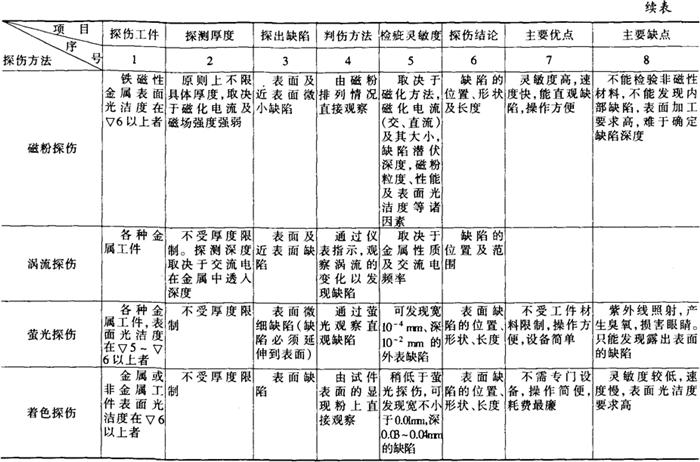

1．几种常用无损探伤方法比较(见表14－19)

表14－19 几种常用无损探伤方法比较表

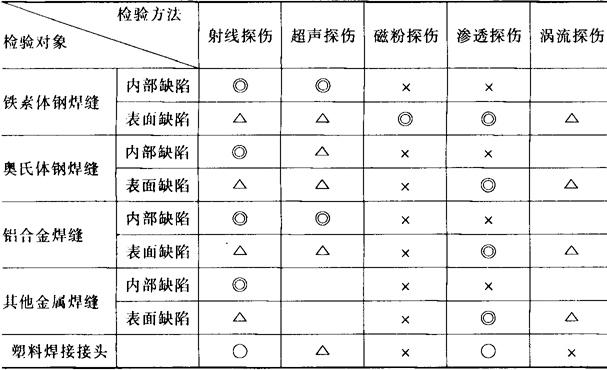

2．不同材质焊缝无损探伤方法选择(见表14－20)

表14－20 不同材质焊缝探伤方法的选择

注：◎：很合适；〇：合适；△：有附加条件时合适；×：不合适。

3．焊缝无损检测方法代号

按照GB／T14693－93《焊缝无损检测符号》的规定，我国无损检测方法字母代号见表14－21。其具体图示方法请参阅GB／T14693。

表14－21 焊缝无损检测方法代号
