热、冷轧带钢连续退火酸洗机组

---

不锈热、冷轧带钢软化和再结晶退火及酸洗分别采取连续处理的方式，设备构成和流程见图3－7和图3－8。机组的热处理温度用板温进行自动控制。1．0～3．0mm厚的带钢处理时间为67～95s。退火炉内残余氧浓度应控制在3．5%～4．0%，易于酸洗。热轧带钢的酸洗工艺一般采用喷丸+H₂SO₄工艺。冷轧带钢采用中性盐(Na₂SO₄)电解+(HF+HNO₃)(奥氏体钢)或HNO₃电解(铁素体钢)或HNO₃电解+Na₂SO₄+NaNO₃电解(高铬+Mo，Cu，Ti钢)。

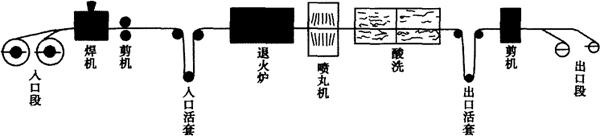

图3－7 热轧带钢退火酸洗线(APH)

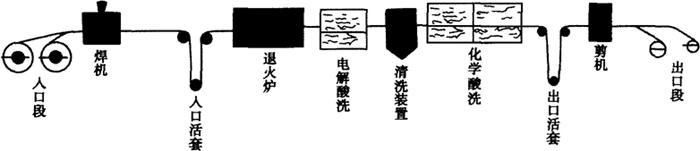

图3－8 冷轧带钢退火酸洗线(APC)

国际连续退火酸洗机组的主要参数，见表3－13和表3－14。

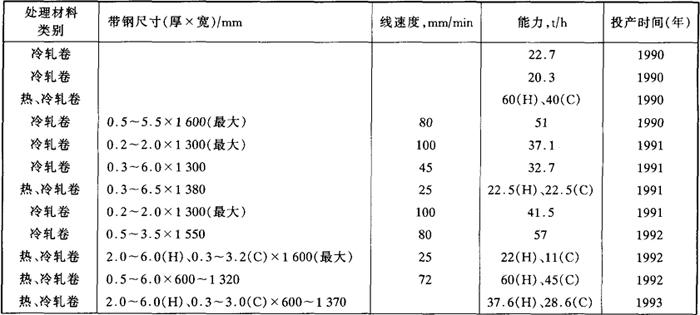

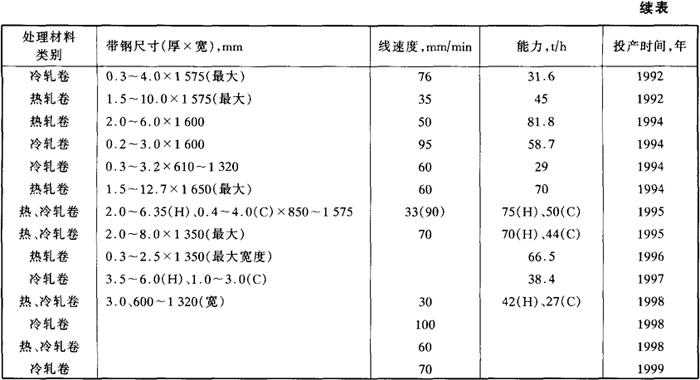

表3－13 20世纪90年代各国新建的连续退火酸洗线

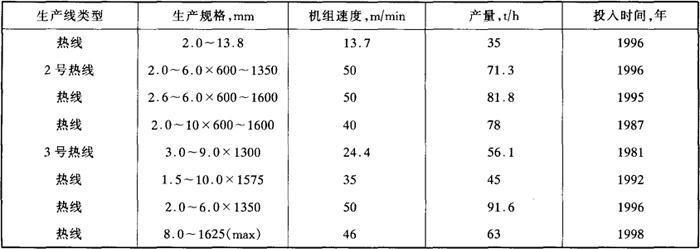

表3－14 国际典型不锈钢冷轧厂热线能力情况
