火焰加热表面淬火

---

15．5．4．1 什么是火焰加热表面淬火

火焰加热表面淬火如图15-21所示．火焰加热表面淬火，是用乙炔-氧气或煤气-氧的混合气体燃烧的火焰喷射在工件表面上，使它快速加热，当达到淬火温度时立即喷水冷却，从而获得预期的硬层和淬硬层深度的一种表面淬火方法．

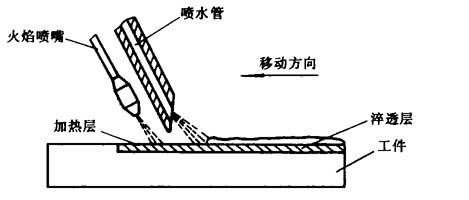

图15-21 火焰加热表面淬火示意图

15．5．4．2 火焰加热表面淬火法分类

根据淬火工件表面形状、大小及对表面淬火的要求，火焰加热表面淬火法可分为以下几种：

(1)固定法．在一定时间内，火焰喷嘴固定不动，工件亦固定不动，待工件被喷嘴加热到淬火温度后进行淬火．．此法适用于淬火表面积小、形状简单的工件．如离合器爪牙、顶头螺丝、锒头的两端面等．

(2)旋转法．工件旋转状态中，用一个或几个火焰喷嘴进行加热淬火．此法适用于淬硬宽度和直径都不太大的工件，如曲轴、凸轮轴、模数小于5的齿轮等．

(3)推进法．用具有一定移动速度的火焰喷嘴及冷却装置，对不移动或微动的工件依次加热和冷却．此法适用于淬硬区很长的工件，如机床导轨等．

(4)旋推法．工件旋转，用一个或几个火焰喷嘴与冷却装置以一定速度沿工件进行加热冷却．此法淬火质量均匀，适用于长圆形工件，如冷轧辊、主轴锤杆等．

15．5．4．3 应用范围

火焰加热表面淬火法常用于碳的质量分数在0．35%～0．7%之间的碳素钢．应用最多的是中碳钢，也用于中碳合金钢、灰铁、球铁．

15．5．4．4 火焰加热表面淬火特点

火焰加热表面淬火特点是：

(1)设备简单，成本低；

(2)不受工件形状和尺寸的限制；

(3)能够在工件的某一段上得到所需的硬度和淬硬层深度，而不影响其他部分；

(4)工件淬火变形校表面无氧化脱碳等；

(5)易过热，淬火效果不稳定．
