混凝土和钢筋混凝土排水管

---

1．产品分类

1)产品按有无钢筋分为混凝土管(CP)和钢筋混凝土管(RCP)，以下简称管子，按外压荷载分级，其中混凝土管分为Ⅰ、Ⅱ两级，钢筋混凝土管分为Ⅰ、Ⅱ、Ⅲ三级。其规格、外压荷载级别和内水压力分别见表7－16、表7-17。

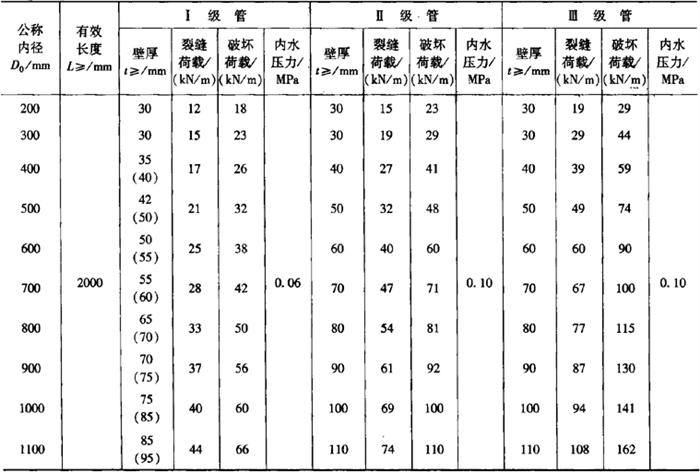

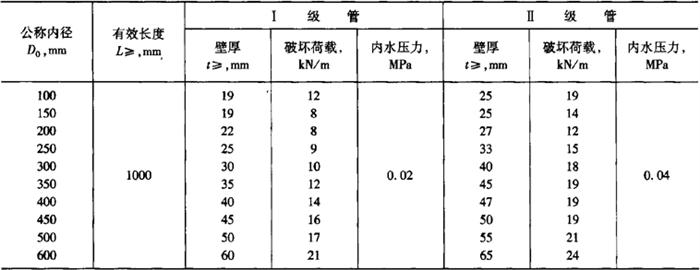

表7－16 混凝土管规格、外压荷载级别和内水压力

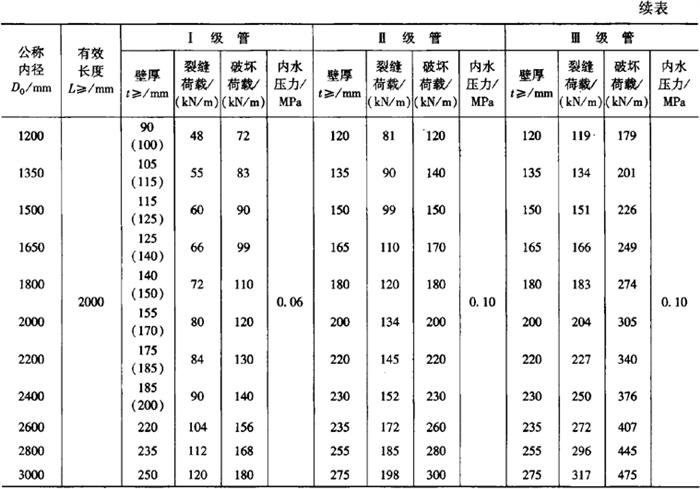

表7－17 钢筋混凝土管规格、外压荷载级别和内水压力

注：括号内数值为推荐壁厚。

2)管子按连接方式分为柔性接口管和刚性接口管。

①柔性接口管按接口型式分为承插口管、企口管、钢承口管和双插口管。

柔性接口承插口管型式分为甲型、乙型、丙型。

②刚性接口管按接口型式分为平口管、承插口管、企口管和双插口管。

3)管子按质量等级分为优等品、一等品和合格品。

4)管子按名称、外压荷载级别、规格(公称内径×有效长度)和标准编号顺序进行标记。

2．技术要求

(1)混凝土强度

制管用混凝土强度等级不得低于C30，用于制作顶管的混凝土强度等级不宜低于C40。

(2)外观质量

1)管子内、外表面应平整，管子应无粘皮、麻面、蜂窝、塌落、露筋、空鼓。

2)混凝土管不允许有裂缝。钢筋混凝土管外表面不允许有裂缝，内表面裂缝宽度不得超过0．05mm。表面龟裂和砂浆层的干缩裂缝不在此限。

3)合缝处不应漏浆。

4)在下列情况下，管子允许进行修补：

①外表面凹深不超过5mm，粘皮、麻面、蜂窝深度不超过壁厚的1／5，其最大值不超过10mm，且总面积不超过外表面积的1／20，每块面积不超过100cm²；

②内表面有局部塌落，但没有露出环向钢筋，且塌落面积不超过管子内表面积的1／20，每块面积不超过100cm²；

③合缝漏浆深度不超过壁厚的1／4，长度不超过管长的1／4；

④端面碰伤纵向长度不超过100mm，环向长度限值不超过表7－18的规定。

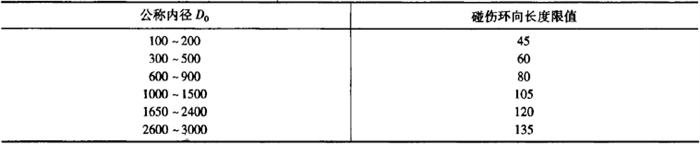

表7－18 混凝土管端面碰伤环向长度限值mm

(3)尺寸允许偏差

1)柔性接口甲型、乙型和丙型承插口管尺寸允许偏差见表7－19。

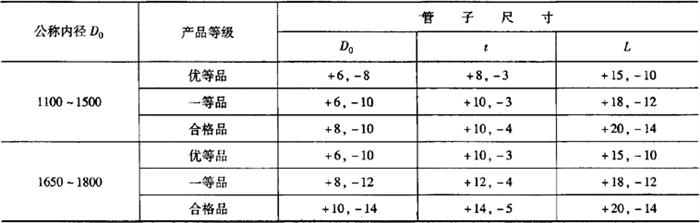

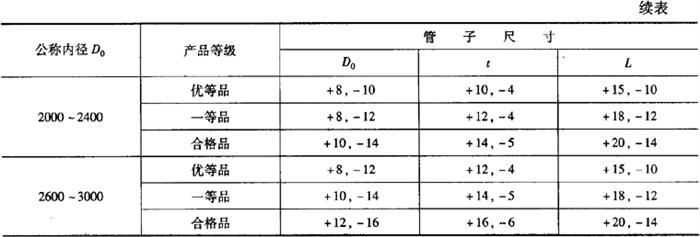

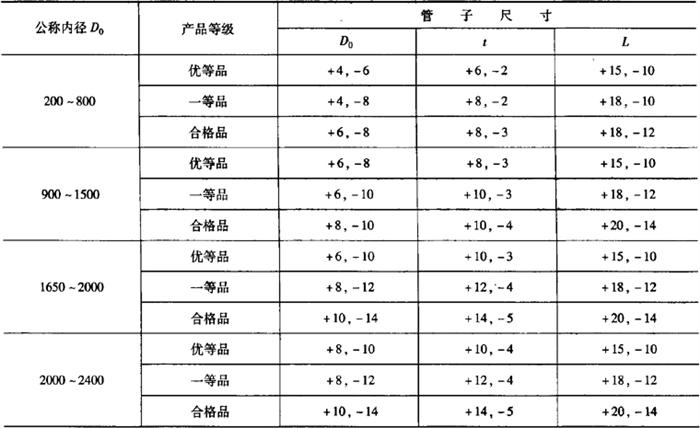

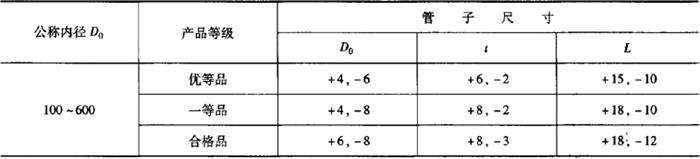

表7－19 柔性接口甲型、乙型和丙型承插口管尺寸允许偏差mm

2)柔性接口企口管尺寸允许偏差见表7－20。

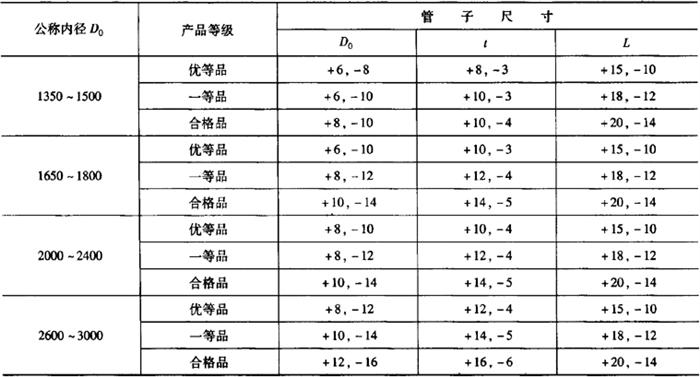

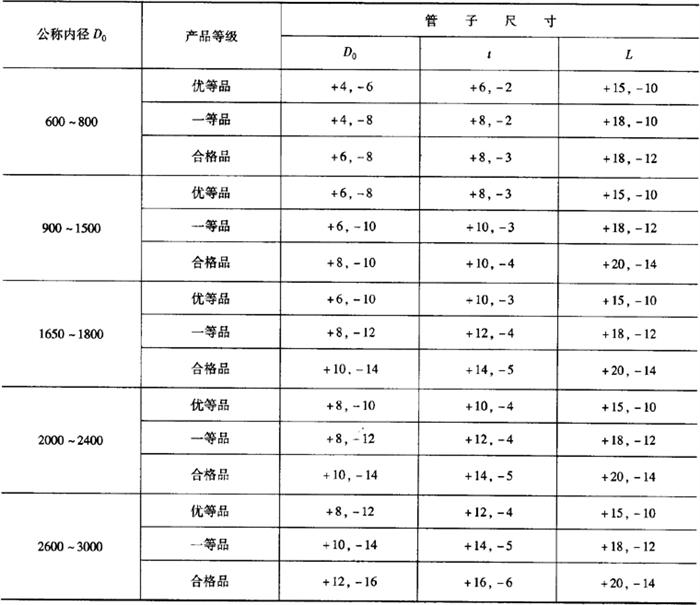

表7－20 柔性接口企口管尺寸允许偏差mm

3)柔性接口钢承口管尺寸允许偏差见表7－21。

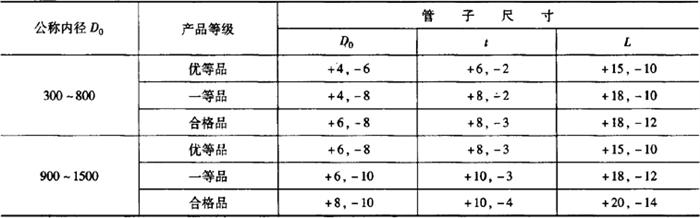

表7－21 柔性接口钢承口管尺寸允许偏差mm

4)柔性、刚性接口双插口管尺寸允许偏差见表7－22。

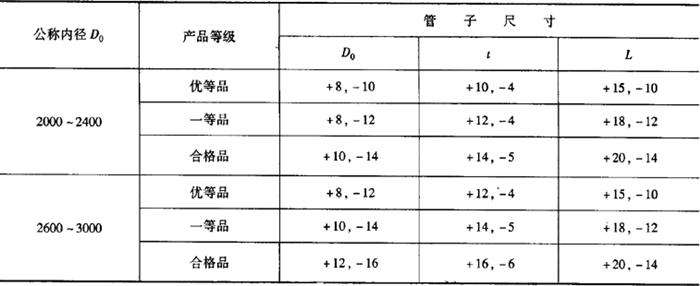

表7－22 柔性、刚性接口双插口管尺寸允许偏差mm

5)刚性接口平口管尺寸允许偏差见表7－23。

表7－23 刚性接口平口管尺寸允许偏差mm

6)刚性接口承插口管尺寸允许偏差见表7－24。

表7－24 刚性接口承插口管尺寸允许偏差mm

7)刚性接口企口管尺寸允许偏差见表7－25。

表7－25 刚性接口企口管尺寸允许偏差mm

8)管子端面倾斜的允许偏差为：公称内径小于1000mm时，允许偏差为小于或等于10mm；公称内径大于或等于1000mm时，允许偏差为小于或等于公称内径的1%，并不得大于15mm。

9)管子弯曲度的允许偏差为小于或等于管子有效长度的0．3%。

(4)内水压力

管子在进行内水压力检验时，在规定的检验压力下允许有潮片，但潮片面积不得大于总外表面积的5%，且不得有水珠流淌。

(5)外压荷载

管子外压检验荷载不得低于规定的荷载级别要求。

(6)保护层厚度

环筋的内、外混凝土保护层厚度：当壁厚小于或等于40mm时，不应小于8mm；当壁厚大于40mm且小于等于100mm时，不应小于12mm；当壁厚大于100mm时，不应小于20mm。
