混凝土及钢筋混凝土工程

---

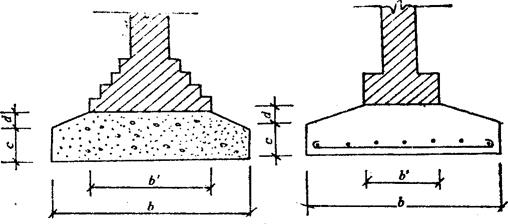

①现浇混凝土及钢筋混凝土带形基础 如图2－23所示，其计算公式为：

图2－23

式中 b－宽；b′－梯形上宽；c－底高，d－梯形高；L－长。

②现浇钢筋混凝独立基础 为截锥式柱基，如图2－24所示，其计算公式为：

图2－24

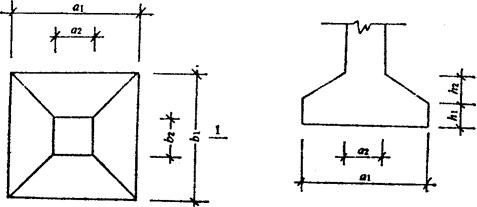

又独立棱台柱基，计算公式为：

图2－25

式中 H－高；S₁－上面积；

S－下面积。

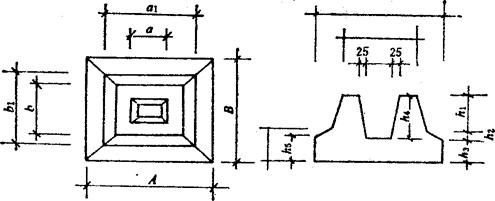

③预制钢筋混凝土杯型基础。如图2－26所示。其计算公式为：

图2－26

④满堂基础 满堂基础包括：无梁式、有梁式、箱式等形式。满堂基础均按实体积以立方米为计量单位计算。

a．无梁式满堂基础 形式似无梁板倒转，其倒转后的柱帽应列入基础部分计算。其计算公式为：

V=(底板长×板宽×板厚)+柱帽体积

式中 柱帽体积是截头矩形角锥体体积：

b．有梁式满堂基础 即似倒置的肋形楼板或井字楼板，其工程量按板和梁(肋)体积合并计算。其计算公式为：

V=(板长×板宽×板厚)+梁截面面积×梁长

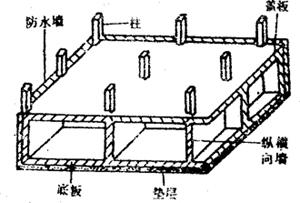

c．箱式满堂基础 是由盖板、底板和纵横交叉的隔板所组成。其工程量按盖板、底板、墙板、柱的实体积计算。其计算公式为：

图2－27

∑V=盖板+底板+墙板+柱+……

注：素混凝土及钢筋混凝土应分别计算。

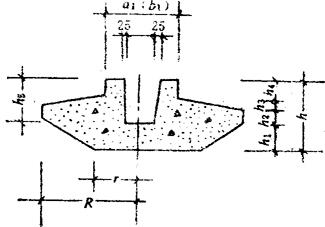

⑤现浇无筋倒圆台基础 图2－28所示。其计算公式为：

图2－28

式中 a－柱长边(m)；－杯口外包长边(m)；

R－底最大半径(m)；

r－底面半径(m)；

b－柱短边(m)；

b₁－杯口外包短边(m)；

h、h₁=₅－截面高度(m)

π－3．1416。

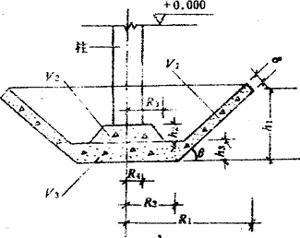

⑥现浇钢筋混凝土倒圆锥形薄壳基础(图2－29所示)，其计算公式为：

图2-29

V=V₁+V₂+V₃

V_i(薄壳部分)=π(R₁+R₂)σh₁cosθ

V₃(圆体部分)=πR₂²h₂

⑦预制钢筋混凝土柱

a．圆形柱的体积的计算式：

V=πr²h(m³)

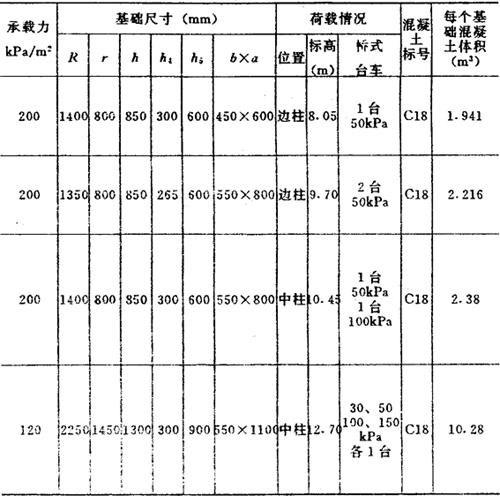

表2－15 无筋倒圆台基础体积参考表

式中 r－圆柱的半径(m)：

h－柱的高度(m)。

b．离心式空心柱的体积计算式：

V=0．7854×(D²-d²)h

式中 D－管柱外直径(m)；

d－管柱内直径(m)

h－柱的高度(m)

c．I形柱的体积，如图2－30所示，其计算式为：

图2－30

V=〔{(b_i×h_i)×2}+{h－h_i×2)×b}〕h

式中 b_i－翼宽度；

h－翼高厚；

h_i－翼厚；

b－腹板厚。

⑦现浇钢筋混凝土柱 现浇柱包括各种形状的柱和抗震构造柱，其工程量均按实体积以立方米为计量单位计算，依附于柱上的牛腿体积，并入柱体积中，其计算公式如下：

V=(柱高×柱截面面积)+牛腿体积

式中 柱截面面积按图示尺计算。

正方形面积：S=a²

长方形面积：S=a×b

圆形面积：S=πr²

正多边形面积：

式中 n－为边数；

a－为边长；

r－为内接圆半径。

⑧柱上牛腿 柱上牛腿的体积并入柱体中，牛腿体积见表2－16，其计算公式为：

图2－31

表2－16 钢筋混凝土牛腿体积表 单位：m³／个

式中 a、b－牛腿长、短边；

H₁、H₂－牛腿高度。

⑨现浇钢筋混凝土梁 现浇梁包括圈梁、过梁、单梁、连续梁等。现浇梁按初体积以立方米为单位计算。各梁的长度计算：

梁与柱交接时，梁长应按柱与柱之间的净距计算；次梁长度算至柱侧或主梁侧面净长。

梁与墙交接时，伸入墙内的梁头应包括在梁的长度内计算。

圈梁的长度，外墙上的圈梁以外墙中心线长度为圈梁长；内墙上的圈梁以内墙净长线长度为圈梁长；若圈梁过门、窗洞口有上下边时，还要加上下边高度。

过梁长度按图示尺寸计算，若无规定其长度按门窗洞口宽度两端加500毫米计算。

梁头处若有现浇垫块时，其体积并入梁内计算。

现浇梁的计算公式为：

V=梁长×梁截面面积

⑩现浇钢筋混凝土楼板现浇板包括：有梁板、无梁板、平板。其工程量均以立方米为计量单位计算。

a．有梁板 系指梁(包括主、次梁)与板成一体的楼板。有梁板体积按梁和板体积之和计算。其计算公式为：

V=板长×板厚×板宽+主(次)梁体积－柱所占体积

b．无梁板 系指不带梁，直接用柱帽支承的板。无梁板体积按板和柱帽体积之和计算。其计算公式为：

V=板长×板宽×板厚+柱帽体积

式中 柱帽体积为截头矩形角锥体积，其体积计算公式为：

c．平板 系指无梁、无柱，直接由墙承重的板。其计算公式为：

V=板长×板宽×板厚

⑾现浇钢筋混凝土雨篷 按伸出墙外(宽为b，长为l)的水平投影面积，嵌入墙内的梁按相应定额计算。

图2－32

A=b×l

式中 A－水平投影面积；

b－宽；

l－长。

⑿现浇钢 (预制)筋混凝土阳台按伸出墙外的水平投影面积计算。预制楼板与阳台板连接时按外墙外边线为界，分别计算(图2－33)。阳台计算公式为：

图2－33

A=b×l

⒀预制钢筋混凝土方桩 预制桩的长度，按包括桩尖的全长计算。其计算公式为：

V=桩长(包括桩尖)×桩截面面积
