河道纵面图的编制

---

河道纵断面图是利用已收集到的河流水下地形图、横断面图和水文、水位资料进行编制的。根据各个横断面的里程桩号及河道深泓点、岸边点、堤顶点等的高程绘制而成。横向表示河长，比例尺为1∶1000～1∶10000；纵向表示高程，比例尺为1∶100～1∶1000。

河道纵断面的内容可根据设计工作的需要具体确定。一般包括河流中线自河流上游或下游起算的累计里程、河流沿深泓点的断面上的左右岸边点、左右堤顶的高程、同时水位和最高洪水位；沿河流两岸的居民地、工矿企业；公路、桥梁、铁路的位置及顶部高程；其他水利设施和建筑物关键部位的高程；沿河两岸的水文站、水位站、支流和入口，两岸堤坝；河流中的险滩、瀑布和跌水等。在图中还应注明河道各部分所在的图幅编号等，如图13－14所示。

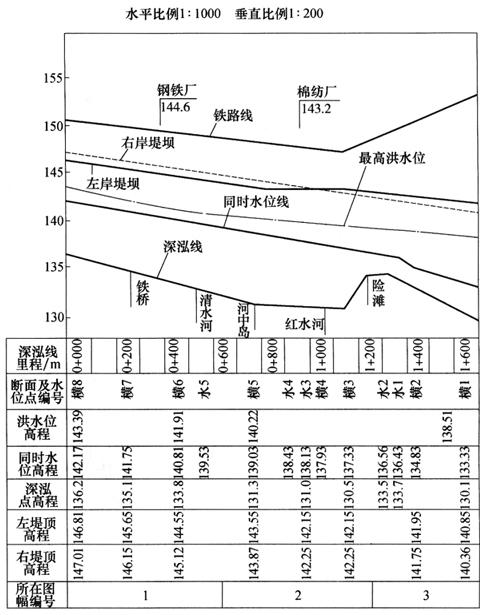

图13－14 河道纵断面图
