水喷射加工的基本原理

---

水喷射加工是采用高速流动的水射流(水中可加添加剂)对工件进行喷射，以切割或加工工件材料．

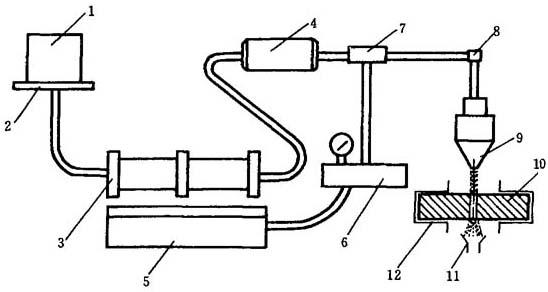

图9-30为水喷射加工原理图．贮存在水箱1中的水(可加添加剂)，经混合过滤器2处理后，由水泵3抽出送至蓄能器4中，使脉动水流平滑化，然后在液压机构5驱动的增压器6的作用下，水压增高，高压水经控制器7和阀门8，由蓝宝石喷嘴9喷射到工件10上．工件10由夹具12固定．切割加工产生的切屑和水混合在一起，从排水口11流出．

图9-30 水喷射加工原理图

1—水箱；2—混合过滤器；3—水泵；4—蓄能器；5—液压机构；6—增压器；7—控制器；8—阀门；9—喷嘴；10—工件；11—排水口；12—夹具
