氯、碱工业

---

苛性碱的主要代表性产品为NaOH，在生产NaOH的工艺环境中，生产装置主要使用合成树脂、炭素钢、铸铁、Ti、Ni等。因含Ni＜40%的不锈钢的苛性应力腐蚀破裂，通常不使用。在隔膜法生产NaOH，碱中杂质较多，尤其是NaClO₃含量较高，引起传统材料镍的加剧腐蚀，在此种条件下，高纯高铬铁素体不锈钢(00Cr26Mo1、00Cr30Mo2)具有优良的耐均匀腐蚀性能和良好的耐苛性应力腐蚀性能，因此它可取代镍在高温浓缩工艺装置中使用。

氯气和氯化氢气体在200℃以上的干燥状态下，不锈钢有良好的耐蚀性，并可应付“发火”现象。在干燥氯气、氯化氢气体中，不锈钢的使用温度限制见表2－2。

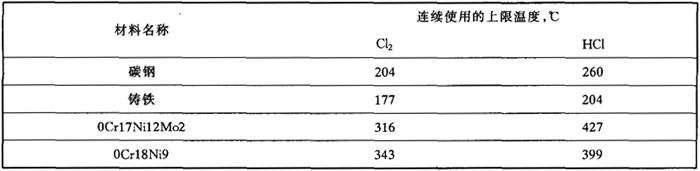

表2－2 在干燥氯气、氯化氢气体中不锈钢的使用温度

纯碱(氯化铵)的碳化塔，在使用海水冷却的条件下，00Cr18Ni18Mo5既耐氯化铵腐蚀又耐海水腐蚀，由此钢制造的碳化塔管材使用寿命在20年以上，此外，由于腐蚀轻微，产品杂质含量少，提高了产品的档次。
