欧洲标准化委员会(EN)不锈钢标准牌号及化学成分

---

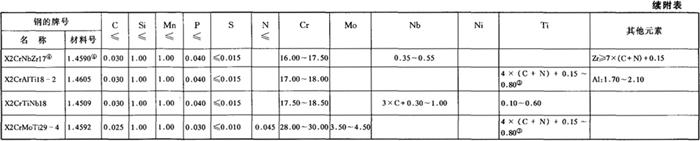

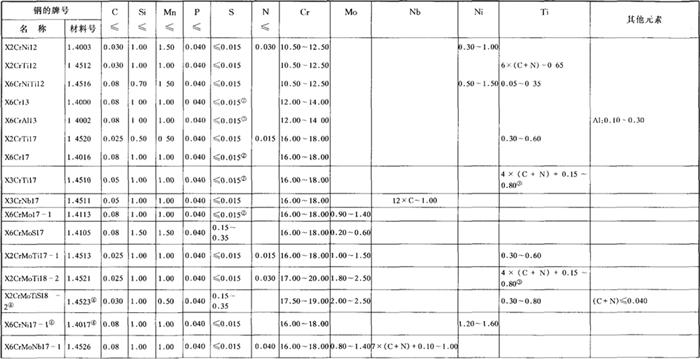

(a)铁素体不锈钢化学成分(熔炼分析)^①，%(m／m)

注：①未经需方同意，不得有意加入表中未列入的元素。应采取一切适当的措施避免在生产中从使用的废钢或其他材料中带入影响力学性能和钢的适用性的有害元素。

②棒材、盘条、型钢以及相应的半成品，硫的最大含量为0．030%；用于切削加工的钢材，建议硫含量控制范围为0．015%～0．030%。

③可用Ti或Nb或Zr进行稳定化。根据这些元素的原子数和C与N的含量，其当量平衡式如下：

④具有专利权的钢种。

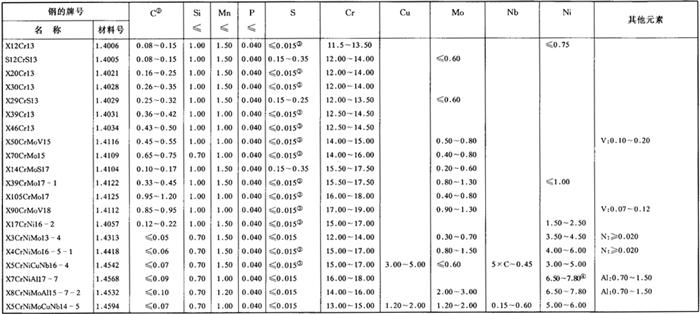

(b)马氏体和沉淀硬化不锈钢化学成分(熔炼分析)^①，%(m／m)

注：①同附表3(a)注①。

②在询价和订货时可协商压缩碳含量。

③同附表3(a)注②。

④为有较好的冷变形性能，上限可增加至8．30%。

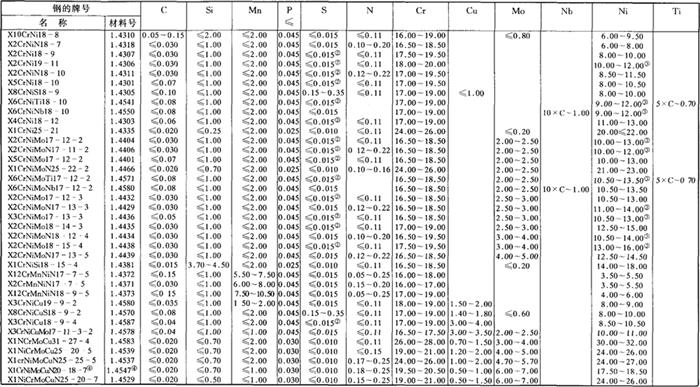

(c)奥氏体不锈钢化学成分(熔炼分析)^①，%(m／m)

注：①同附表3(a)注①。

②同附表3(a)注②。

③由于特殊原因，例如考虑制造无缝钢管的热加工性能，需要减少铁素体含量或降低磁导率时，下列牌号的最大Ni含量可按以下数量增加：

0．50%(m／m)：1．4571

1．00%(m／m)：1．4308，1．4408，1．4429，1．4434，14436，1．4438，1．4541，1．4550

1．50%(m／m)：1．4404

④具有专利权的钢种。

(d)奥氏体－铁素体不锈钢化学成分(熔炼分析)^①，%(m／m)

注：①同附表3(a)注①。

②同附表3(a)注②。

③具有专利权的钢种。
