棉秆备料除尘设备

---

1．棉秆切断，破碎联合机

该机具有切断、破碎两种功能，是目前棉秆备料的主要设备。

该联合机采用较大切削能力的鼓形刀辊进行切断，并利用刀辊转动使棉秆被底板上的两把副刀剪切来破碎粗大棉秆。破碎后的棉秆进入有两个连续排列的圆柱齿轮的棉秆筛，上面装有专用钢齿，下面有带孔筛板、旋转钢齿，对棉秆进行强力摩擦和揉搓，经各辊齿的打击拨动和疏散，使分离出来的髓、胶质、黑色表皮碎屑、尘土等经过筛板落入灰斗，达到筛选净化除尘的目的。

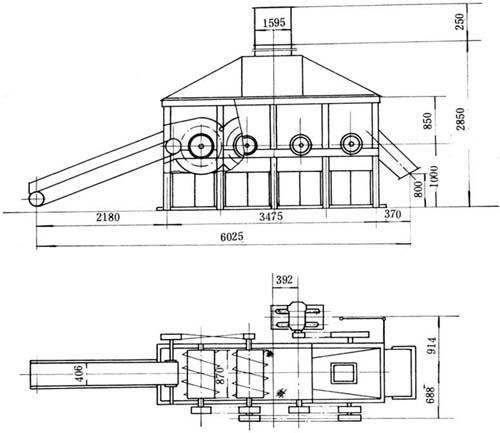

图6－2－43 破布初步除尘机

联合机主要包括进料胶带输送机，切断破碎机，中间胶带运输机，棉秆筛碎末出料螺旋和除尘等设备装置。其主要技术特征见表6－2－32。

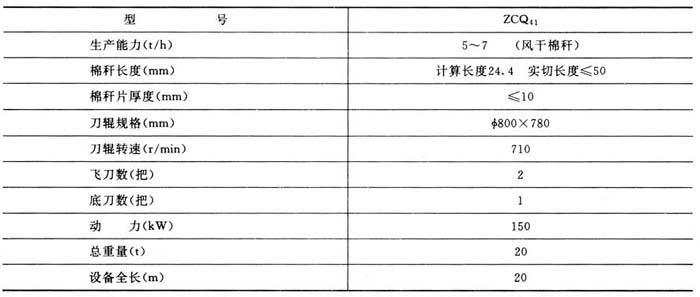

表6－2－32 棉秆切断破碎净化联合机技术特征

2．棉秆压溃破碎机

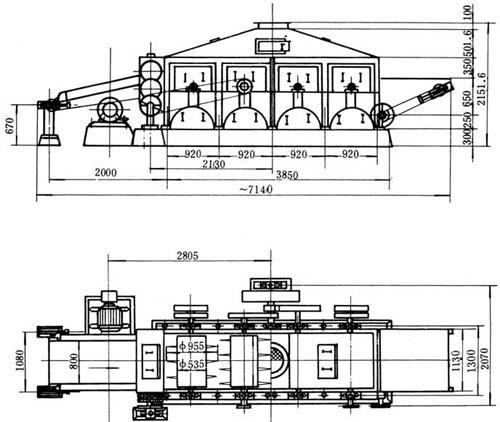

图6－2－44 破布最后除尘机

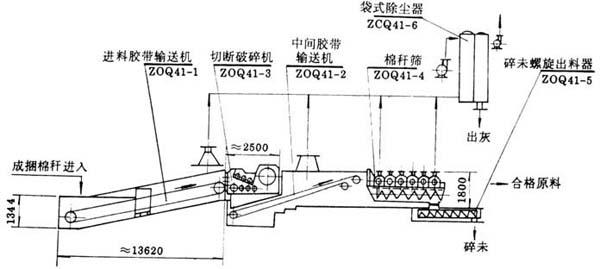

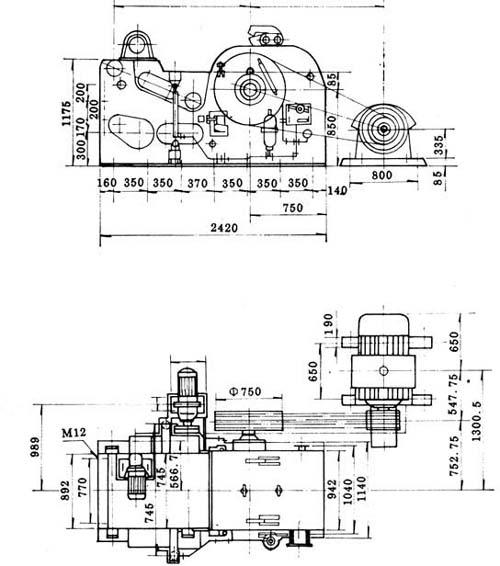

图6－2－45 ZCQ₄₁棉秆切断破碎净化联合机系统

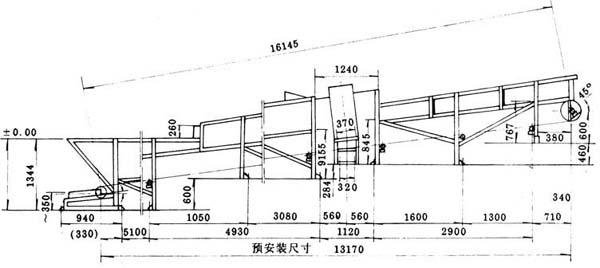

图6－2－46 进料胶带输送机

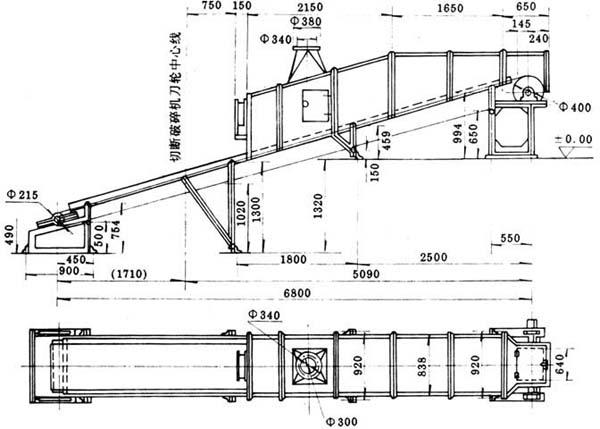

图6－2－47 中间胶带输送机

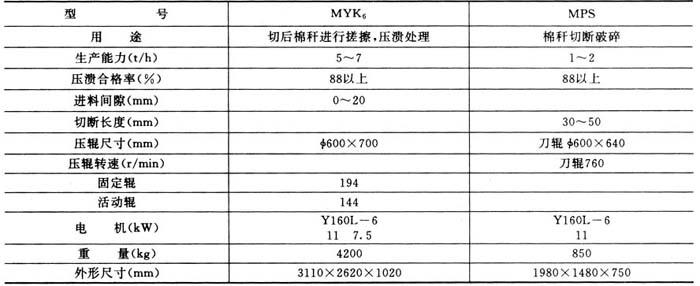

表6－2－33 棉秆压溃破碎机技术特征

图6－2－48 切断破碎机

图6－2－49 棉秆筛

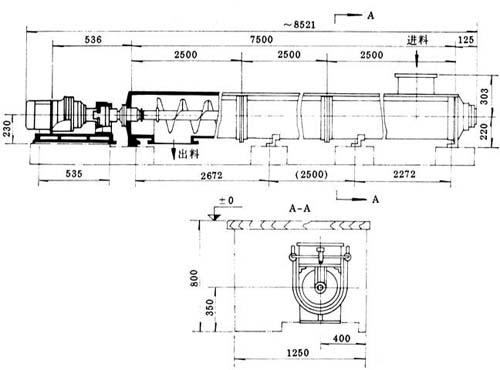

图6－2－50 碎末螺旋出料器

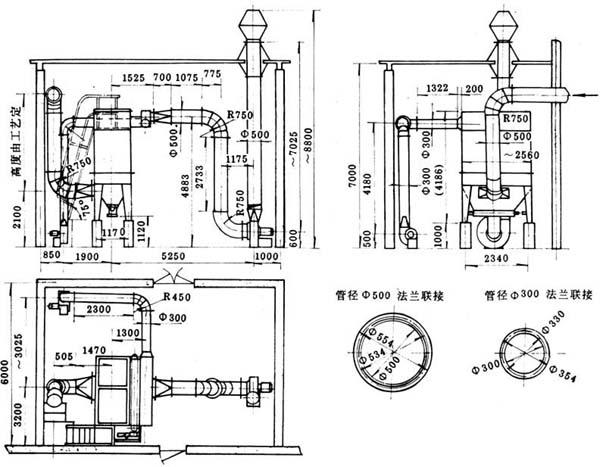

图6－2－51 袋式除尘器系统
