材料的可焊性

---

在一定条件(工艺方法、工艺参数、结构形式)下，获得优质焊接接头的难易程度称为可焊性。对钢材、碳钢以碳含量，合金钢以碳含量或碳当量C_eq%(或CE%)来估算其可焊性。评价公式见表7－7，金属材料的可焊性见表7－9～表7－12。

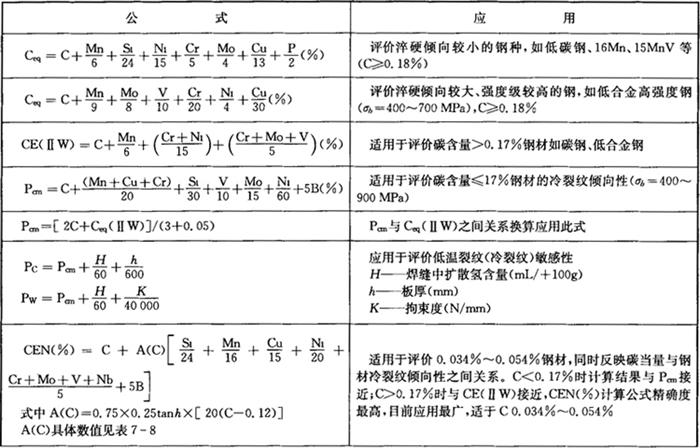

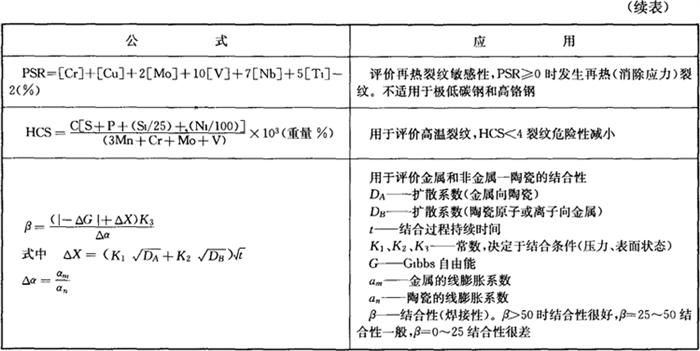

表7－7 碳当量(CE)估算公式和裂纹敏感性评价公式

表7－8 A(C)数值

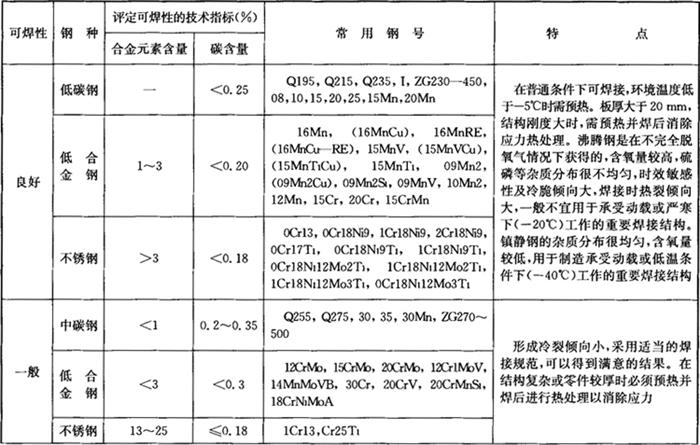

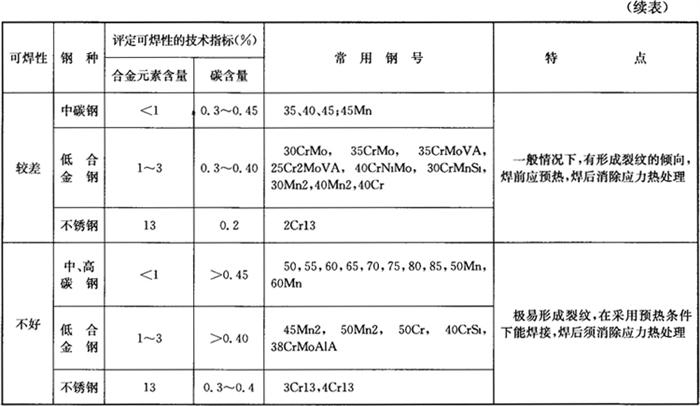

表7－9 常用钢材的焊接性

注：对于厚度不大的，C＜0．6%；Mn＜1．6%；S_i＜2．0%；Cr＜1．0%；Mo≤0．6%的低合金钢按下式折算碳当量：

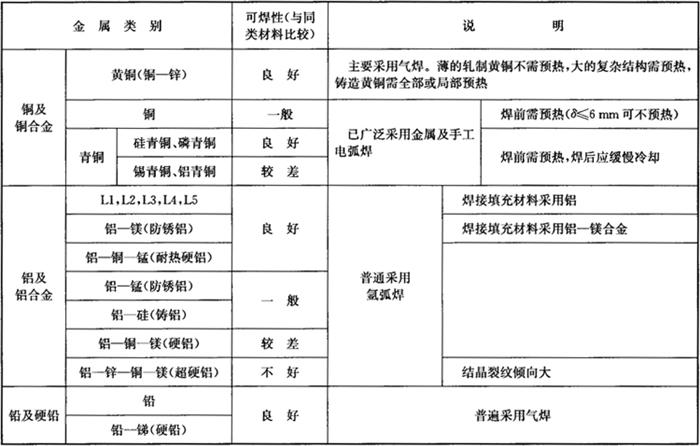

表7－10 有色金属的焊接性

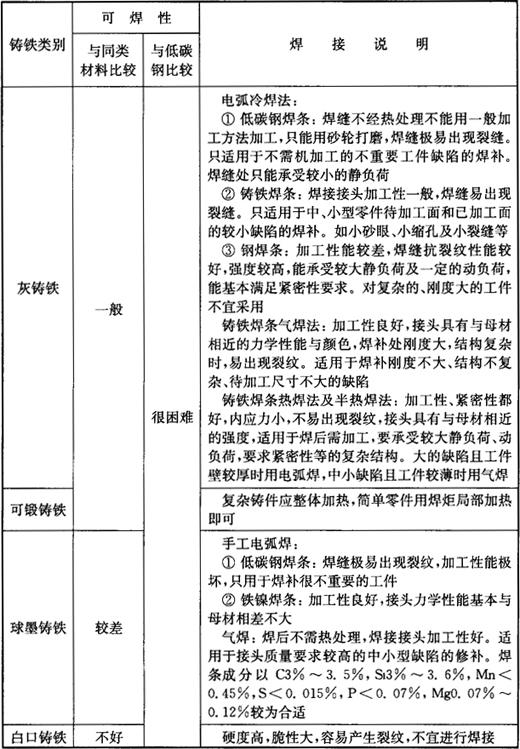

表7－11 铸铁的焊接性

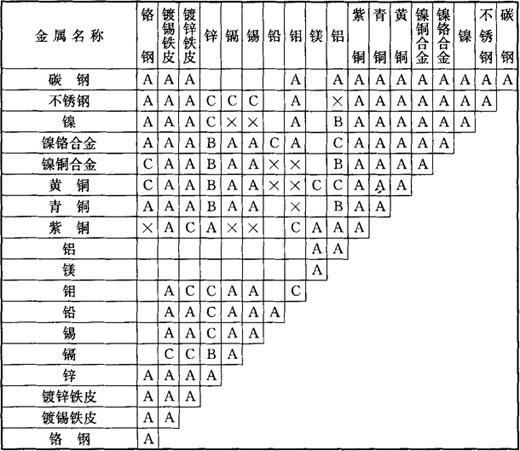

表7－12 异种金属间的焊接性

注：A——焊接性好；B——焊接性尚好，但焊缝脆弱；C——焊接性不好；×——不能焊接；空白——未经试焊。
