有机锡醇酸树脂防污涂料

---

有机锡醇酸树脂是由醇酸树脂中的羧基和氢氧化二(三丁锡)或氢氧化三苯锡反应而得，其毒剂与载体之间是以酯键联接的，故有长效作用。其配方举例如下：

【配方一】

邻苯二甲酸酐 387份

三羟甲基乙烷 337份

亚麻油脂肪酸 345份

二甲苯 50份

【制备方法】 将上述组分放到一个密闭的醇酸树脂制造设备中，在搅拌中徐徐加热，回流脱水。再于230℃下进行缩合反应5小时，将反应生成的水和二甲苯蒸汽一起共沸馏出，到酸值小于10gKOH／g时，第一阶段酯化已经完全。此后冷却到180℃，再加入邻苯二甲酸酐152份、二甲苯230份，在155℃下反应1小时(第二阶段酯化)，添加二甲苯488份使醇酸树脂的固体份为60%，酸值为60mgKOH／g，相当于1．23mol羧基，此后添加氧化二(三丁锡)365份(0．615mol)和二甲苯244份的混合物，在140～143℃共热4小时，同时共沸脱水(约10份重)，可得高分子量有机锡醇酸树脂A，固体份为60%，三丁锡含量为24．2%。

【配方二】

邻苯二甲酸酐 539份

三羟甲基乙烷 337份

豆油脂肪酸 345份

二甲苯 50份

【制备方法】 将上述组分装入同配方一那样的反应器中徐徐加热，在230℃持续反应约5小时，直到树脂的酸值为60mgKOH／g，冷却到140～143℃，再加入氧化二(三丁锡)365份和二甲苯750份。此后用类似上述的工艺，得含固量为65%的高分子量有机锡醇酸树脂B。

【配方三】

邻苯二甲酸酐 344份

三羟甲基乙烷 271份

亚麻油脂肪酸 309份

聚乙二醇(分子量为950～1050) 122份

季戊四醇 17份

二甲苯 50份

【制备方法】 用类似配方一的方法，将各种组分混合，在230℃下反应5小时，冷却到140℃，再加入邻苯二甲酸酐152份、二甲苯230份。然后在155℃下反应1小时，得到的树脂溶液，其酸值为60mgKOH／g。再加入氧化二(三丁锡)189份、二甲苯113份，在140～143℃下反应4小时，得高分子量有机锡醇酸树脂C，含固量为60%，三丁锡含量为14．2%。

【配方四】

邻苯二甲酸酐 268份

季戊四醇 248份

亚麻油脂肪酸 596份

二甲苯 50份

【制备方法】 用类似配方一的方法，将各组分混合，在230℃下反应5小时，再添加邻苯二甲酸酐152份、二甲苯230份。然后在155℃下反应1小时，制得树脂溶液，其酸值为60mgKOH／g。将此树脂溶液先用二甲苯稀释，再加氧化三丁锡和二甲苯，在140～143℃下反应4小时，得高分子量有机锡醇酸树脂D，其固体份为60%、三丁锡含量为14．2%。

【配方五】

用配方一的工艺，以氧化二(三苯锡)(0．615mol)314份或氢氧化三苯锡1．23mol代替氧化二(三丁锡)，在140℃～143℃下反应4小时，回流脱水，即可得到高分子量的有机锡醇酸树脂E(三苯锡型)，其固体份为60%、三苯锡含量为21．6%。

【配方六】

邻苯二甲酸酐 344份

三羟甲基乙烷 271份

亚麻油脂肪酸 309份

聚乙二醇(分子量为950～1050) 122份

季戊四醇 17份

二甲苯 50份

【制备方法】 用类似配方一的方法，将各组分混合，在230℃下反应5小时，稍许冷却后加入邻苯二甲酸酐152份、二甲苯230份。然后在155℃下反应1小时，制得酸值为60mgKOH／g的醇酸树脂溶液(相当于1．23mol羧基)，再加入二甲苯487份，稀释后，再添加氧化二(三丁锡)(0．493mol)293份、二甲苯113份。然后在140～143℃下反应4小时，得到高分子量的有机锡醇酸树脂F，其固体份为62%、三丁锡含量为20．4%。

【配方七】

上制树脂C(固体份为60%) 40%

氯化橡胶清漆(固体含量为45%) 10%

松香清漆(固体份为70%) 40%

二甲苯 10%

【配方八】

上制树脂F(固体份为62%) 40%

氯化橡胶清漆(含固量为45%) 10%

松香清漆(固体份为70%) 40%

二甲苯 10%

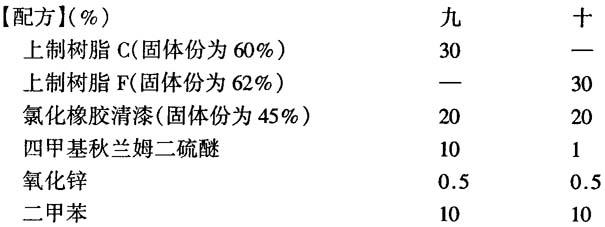

此外，也可与四甲基秋兰姆二硫醚合用组成防污涂料。例如：

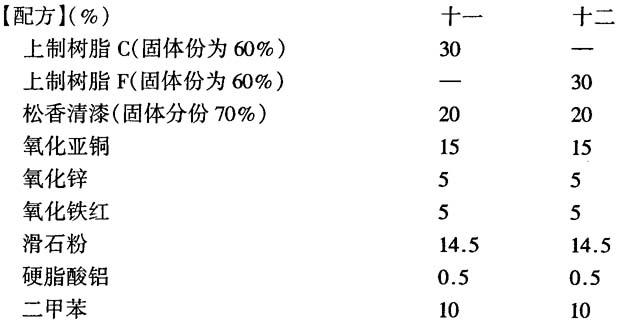

与氧化亚铜合用，制造防污涂料的配方如下：
