有关技术数据

---

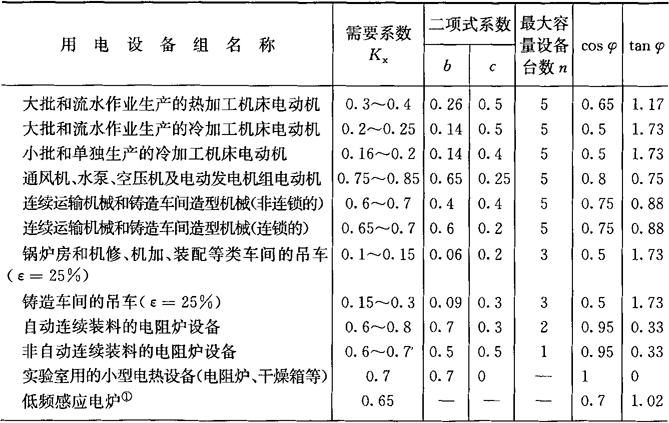

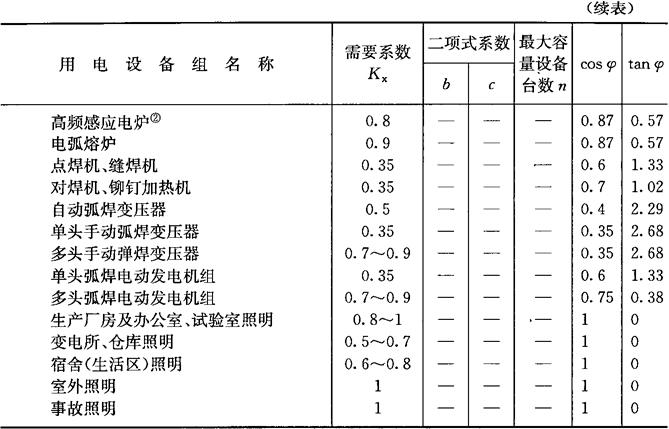

表1－23 用电设备组的需要系数、二项式系数及功率因数值

注：①低频感应电炉不带功率因数补偿装置时，功率因数cosφ=0．35，tanφ=2．68。

②高频感应电炉不带功率因数补偿装置时，功率因数cosφ=0．1，tanφ=9．95。

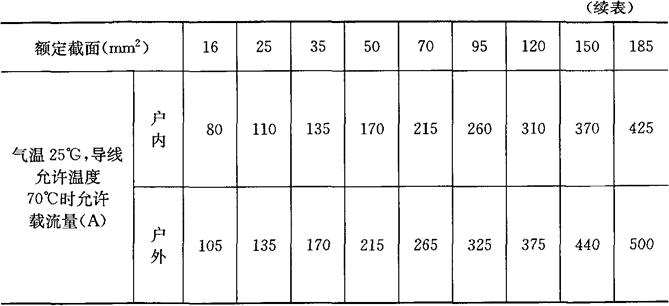

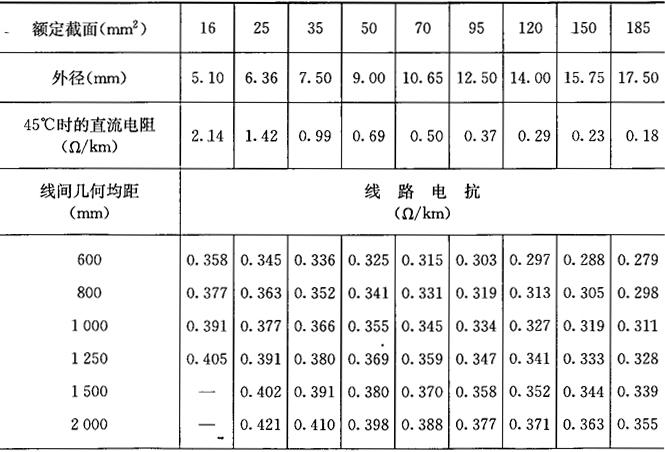

表1－24 LJ型铝绞线的主要技术数据

注．①铝绞线全型号的表示和含义：

②表中允许载流量所对应的环境温度为25℃，如不是25℃，则导线允许载流量应按表校正。

③TJ型铜绞线的允许载流量为同截面LJ型铝绞线允许载流量的1．3倍。

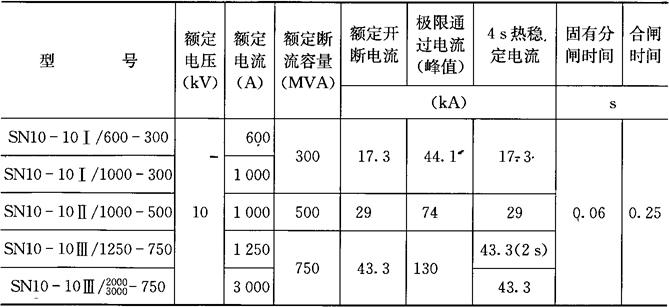

表1－25 SN10－10型高压少油断路器的主要技术数据

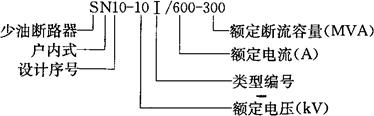

注：断油器全型号的表示和含义：

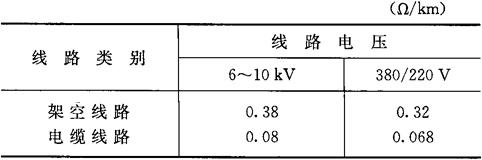

表1－26 电力线路每相的单位长度电抗平均值

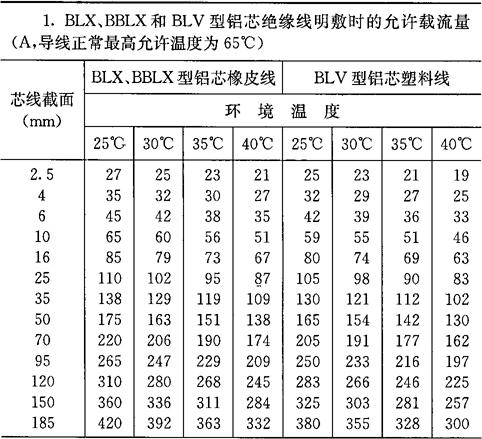

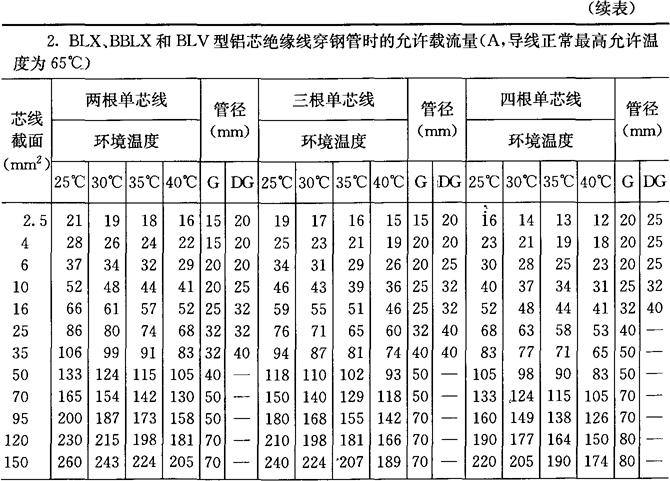

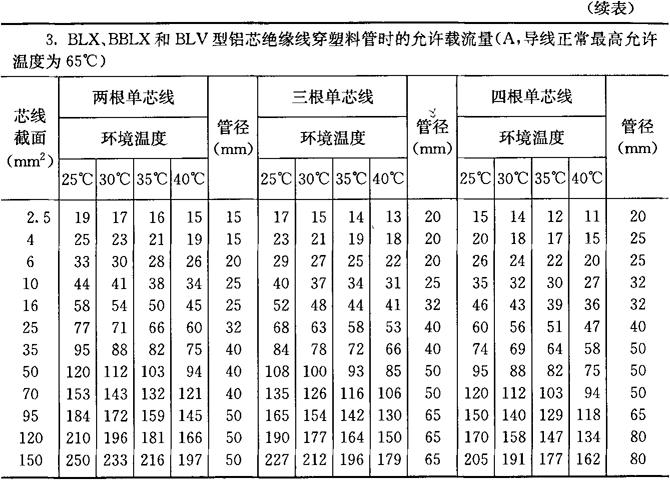

表1－27 绝缘导线明敷、穿钢管和穿塑料管时的允许载流量

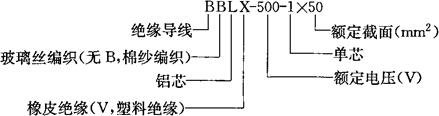

注①绝缘导线全型号的表示和含义．

②以上表中1适于除穿管线以外的明敷绝缘线，表中2和3适于明敷和暗敷的所有穿管线。

③BX、BBX和BV型铜芯绝缘线的允许载流量为同截面的BLX、BBLX和BLV型铝芯绝缘线的允许载流量的1．3倍。

④表2中的G——焊接钢管，管径按内径计；DG——电线管，管径按外径计。

⑤四根单芯线，如其中一根仅供接地或接零保护用时，其允许载流量仍按三根单芯线的载流量。

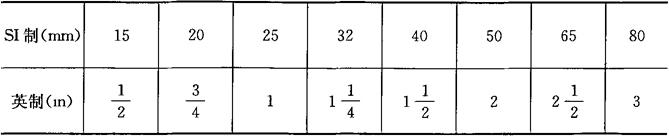

⑥管径的国际单位制(SI制)与英制的对照如下表：

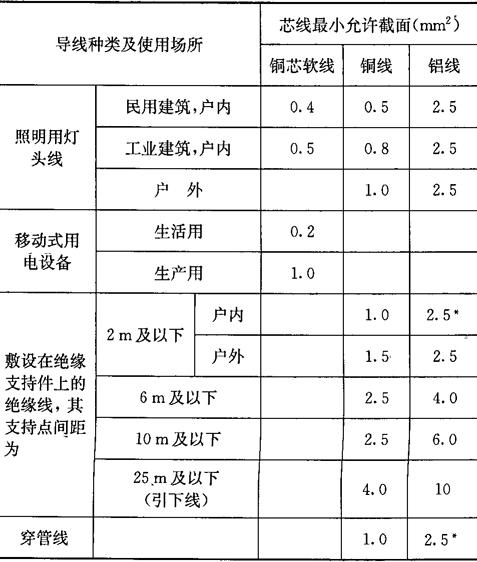

表1－28 绝缘导线芯线的最小允许截面

注：*现在我国已生产小于25mm²的BLX、BBLX和BLV型铝芯绝缘线，因此可根据具体情况，采用小于2．5mm²的铝芯绝缘线。

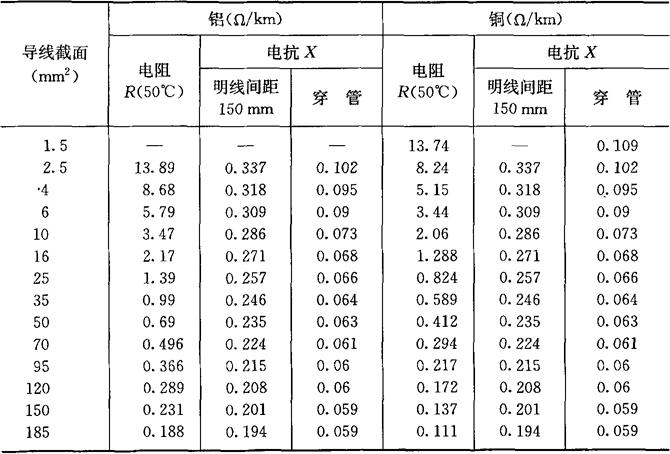

表1－29 户内明敷及穿管的铝、铜芯绝缘导线的电阻和电抗

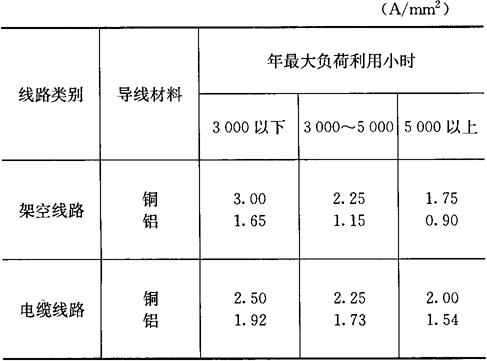

表1－30 我国规定的导线和电缆经济电流密度J₁j

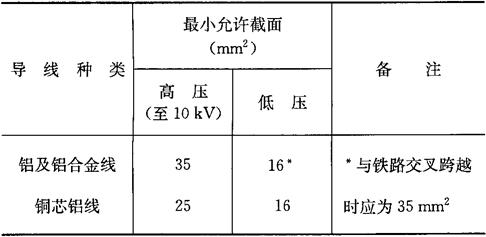

表1－31 架空裸导线的最小允许截面

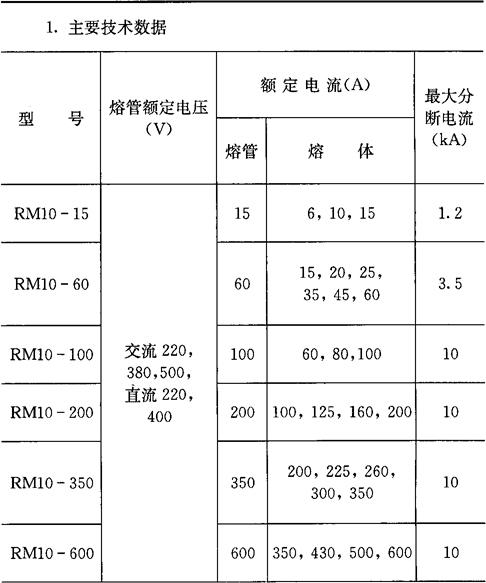

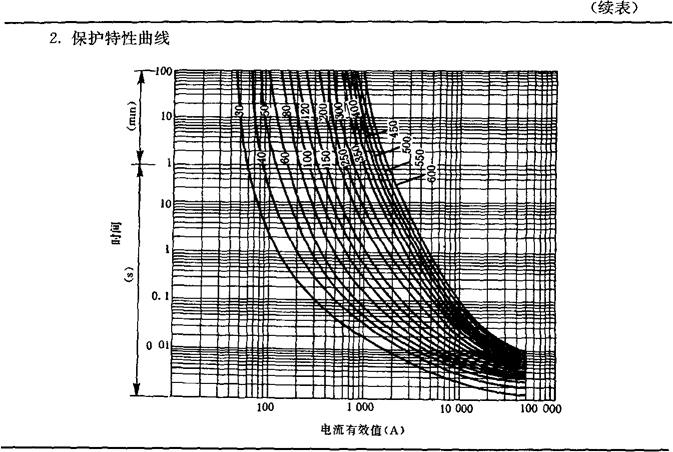

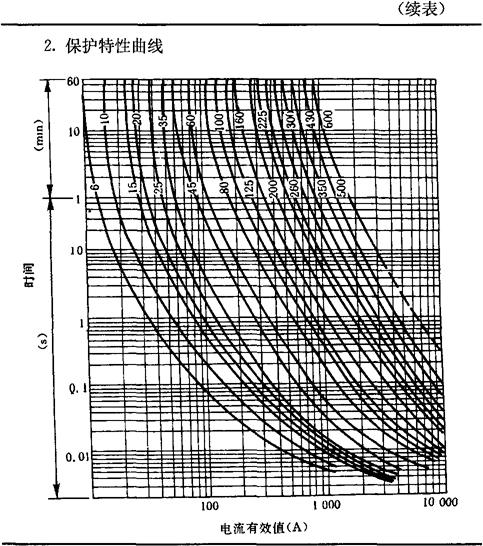

表1－32 RM10型低压熔断器的主要技术数据及其保护特性曲线

注 低压熔断器全型号的表示和含义：

(T－填料管式，Z－自复式，C－瓷插式，L－螺塞式)

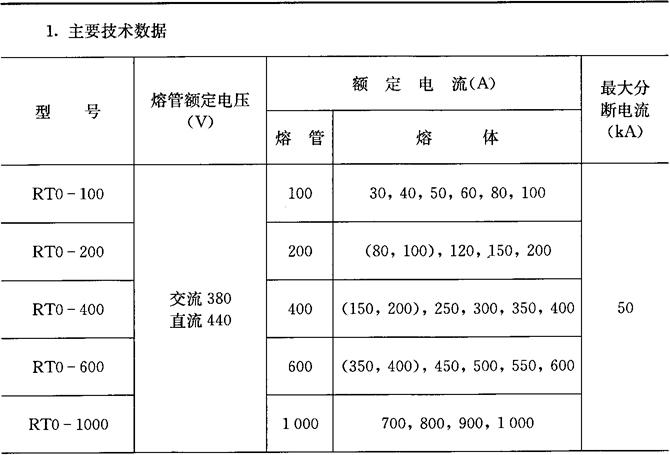

表1－33 RT0型低压熔断器的主要技术数据及其保护特性曲线

注：表中括号内的熔体电流尽可能不采用。

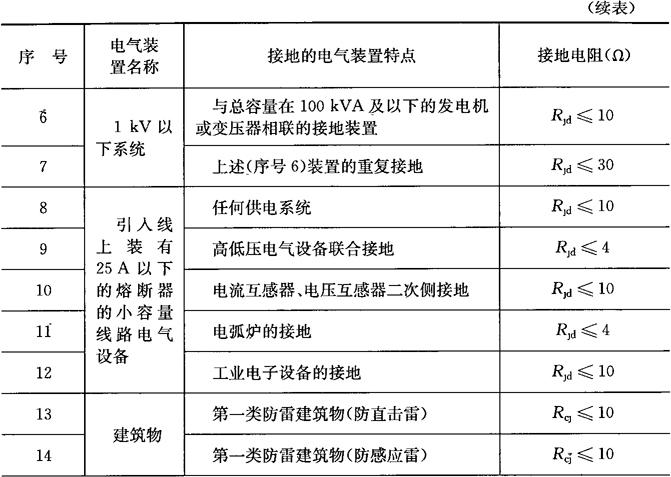

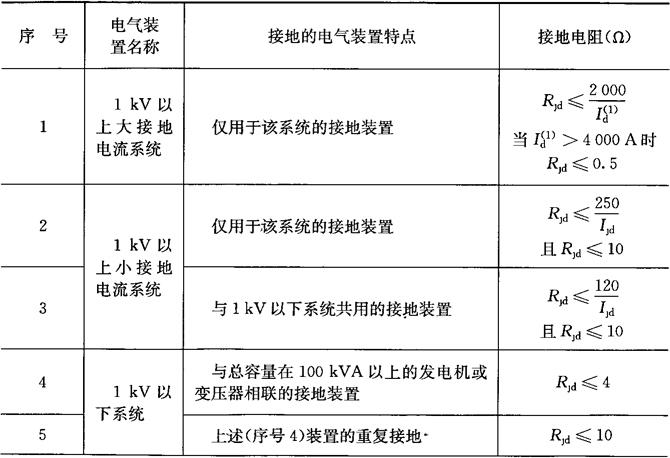

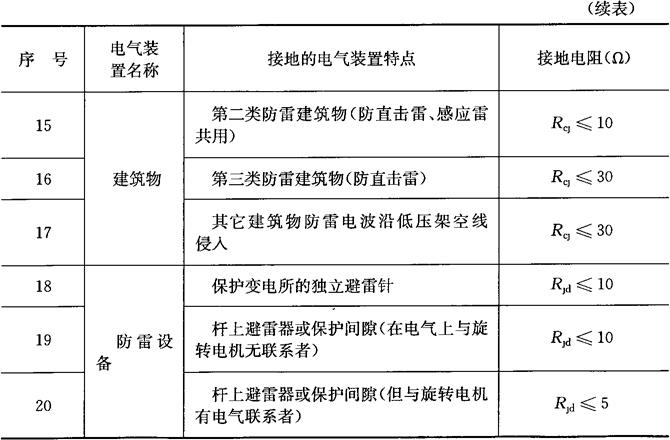

表1－34 部分电气装置要求的接地电阻值

注．R_1d——工频接地电阻；R_cj——冲击接地电阻；——流经接地装置的单相短路电流；I_1d——单相接地电容电流。

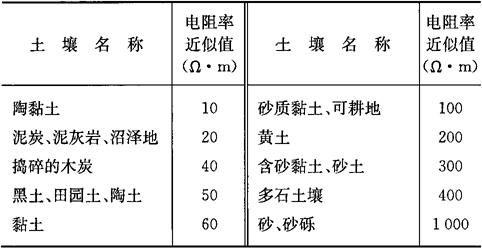

表1－35 土壤电阻率参考值

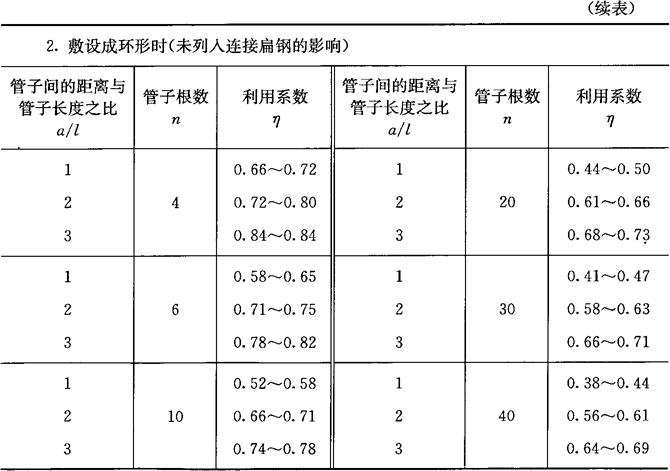

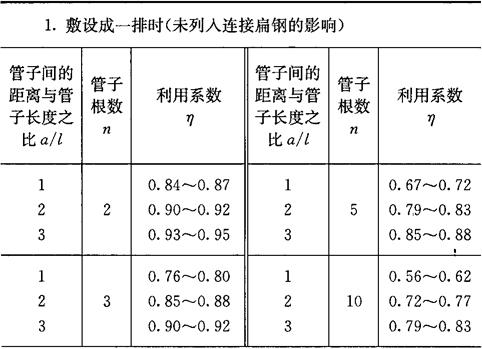

1－36 垂直管形接地体的利用系数表

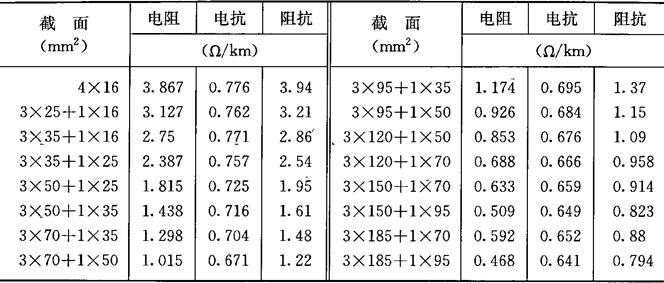

表1－37 户外架空铝导线“相－零”回路的单位长度阻抗值

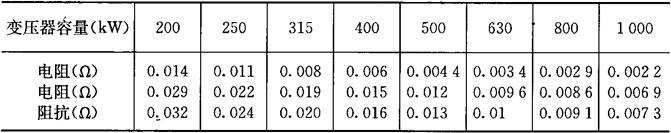

表1－38 电力变压器400V侧单相阻抗值

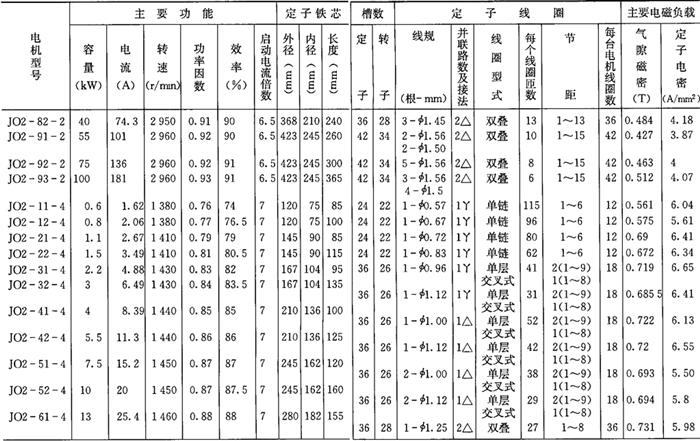

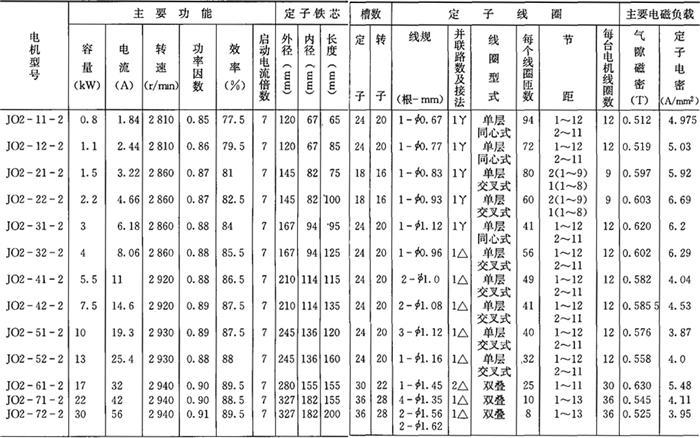

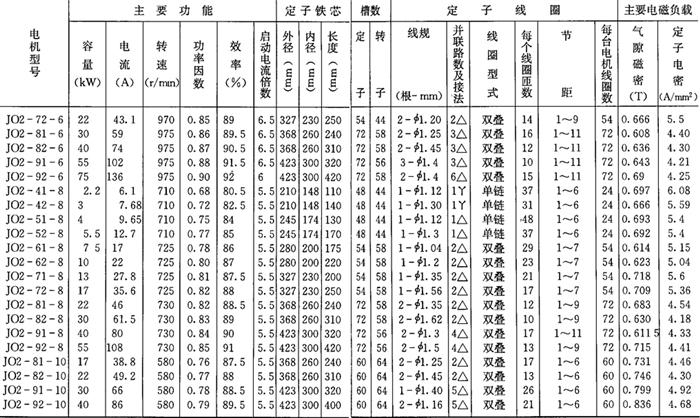

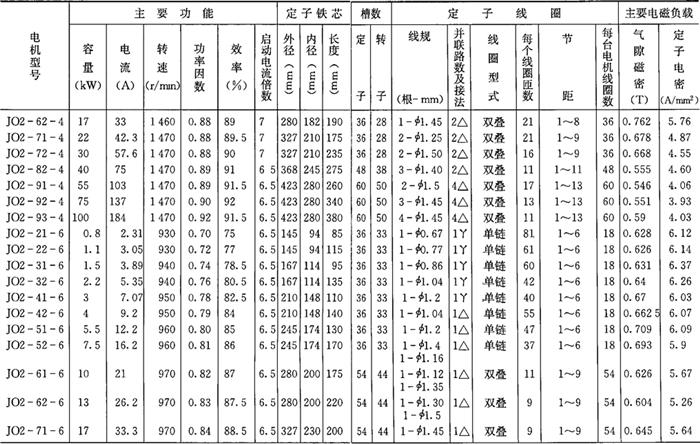

表1－39 JO2系列异步电动机技术数据

注：全部为E级绝缘，电压为380V。
