更换接线

---

电梯电气操作原则上是不允许更换配线的，如果不得不进行配线的变更，应在插接头侧进行，插接座侧是不可变更的。拆卸插接头是比较复杂的，下面按操作顺序详细介绍：

(1)双重锁插接头的解锁操作：

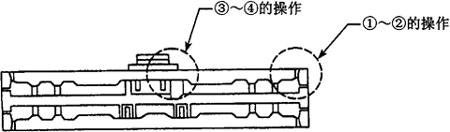

①双重锁插接头的解锁操作如图11．4－4，应一处一处地从单侧进行，待全部解除后再打开双重锁部。

图11．4－4 插头接线示意1

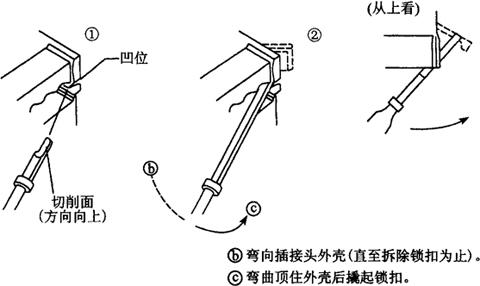

②侧面锁的解除按照图11．4－5进行，将工具插入锁孔(将工具前端的切削面放在上侧)，沿箭头方向倾斜工具，保持弯向沿外壳向上撬起，扳出锁扣。

图11．4－5 插头接线示意2

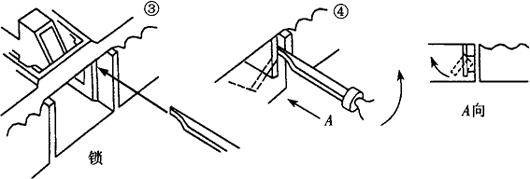

③中心锁的解锁如图11．4－6所示，将工具插入锁部(使工具前端的切削面朝向侧面)，然后将工具按箭头方向倾斜，弯向锁处，撬起锁扣；按照上面顺序解除两侧及中间锁，拨开挡块。

图11．4－6 插头接线示意3

(2)接触子的拔出操作：

①将针形工具从插座的嵌合侧插入，顶起插座的锁定按扣，将接触子拔出。

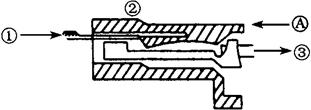

②操作时，可以按照图11．4－7所示，在A方向按压接触子，插入工具，顶起锁定按扣，拔出接触子。

图11．4－7 插头接线示意4

(3)接触子的插入：当重新接好电线后，将接触子水平插入，一直插入到发出“啪”的一声为止，然后轻轻向外拉拉电线，确认已完全锁定插接子。
