曲面立体

---

在钣金制品中经常用到的曲面立体有以下几种：

图3－13是常用曲面立体及组合实例。

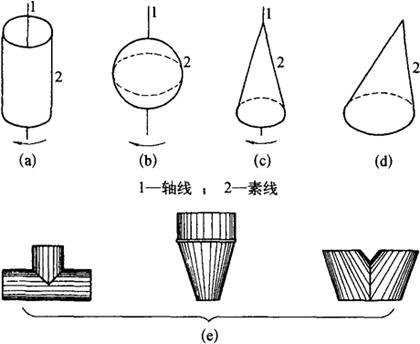

图3－13 常用曲面立体及组合实例

(a)圆柱；(b)球；(c)正圆锥；(d)斜圆锥；(e)组合实例

在曲面体中，有一部分是旋转体，也叫回转体。由一条母线(素线——直线或曲线)绕一固定轴线旋转形成旋转体。旋转体外侧的表面，称旋转面。圆柱、球、正圆锥……都是旋转体，其表面都是旋转面。

从图3－13中可以看出，圆柱体是一条直线(母线)，围绕着另一条直线，始终保持平行和等距旋转而成。正圆锥体是一条直线(母线)与轴线交于一点，始终保持一定夹角旋转而成。球体的母线是一条半圆弧，以直径为轴线旋转而成。

形成圆柱和圆锥的母线都是直线，这类形体的表面叫直线表面。形成球面的母线是曲线，所以球面属于曲线表面。

形体表面分可展表面和不可展表面两种。凡表面上相邻两条直线(素线)能构成一个平面时(即两条直线平行或相交)，均可展开。属于这类表面的有平面立体、柱面、锥面等。凡母线是曲线或相邻两素线是交叉线的表面，都是不可展表面，如圆球、圆环、螺旋面及其他不规则的曲面等。对于不可展表面，只能作近似展开。
