旋耕机的机型、技术规格和一般构造

---

(一)旋耕机的机型

目前，系列旋耕机按耕幅不同分为100mm、125mm、150mm、175mm、200mm和225mm六级14种型号，加上其变型产品共计有21种型号，分别与14．7～58．8kW的拖拉机配套。另外还有与手扶拖拉机配套的旋耕机。其技术规格参见表5－4与表5－5。旋耕机与拖拉机的连接方式有三点悬挂和直接连接两种，绝大部分机型都采用三点悬挂。直接连接式旋耕机一般用于14．7kW的轮式拖拉机和手扶拖拉机上。

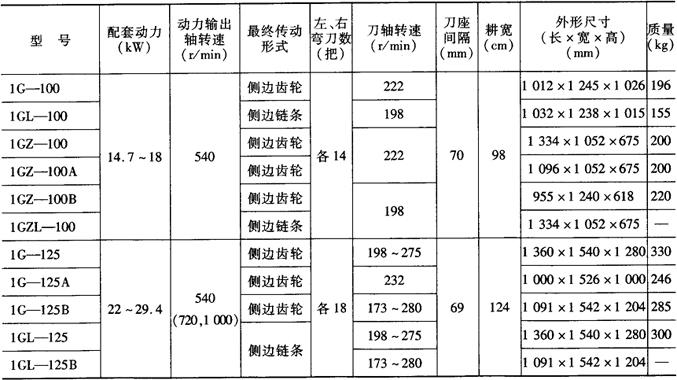

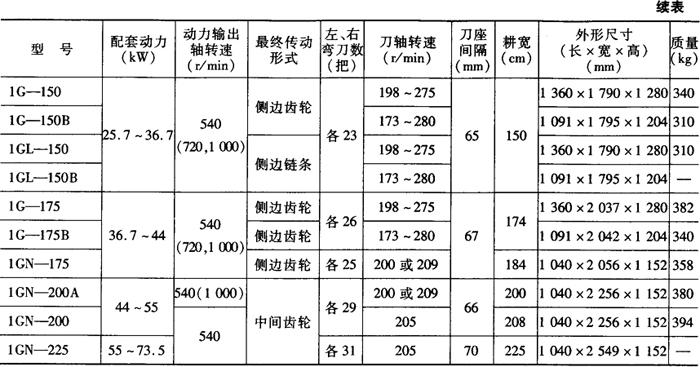

表5－4 系列旋耕机及其变型的主要技术规格

注：型号代号含义：1——耕耘整地机械，G——旋耕机，L——链条传动，Z——直接传动，N——中间传动，三位数——耕幅(cm)，A(或B)——变型。

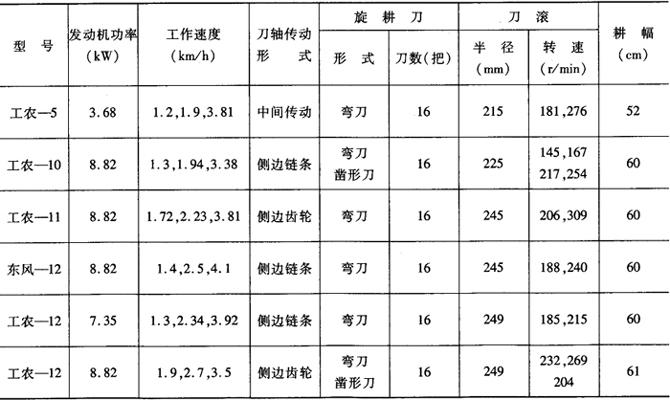

表5－5 手扶拖拉机配套旋耕机主要技术规格

(二)旋耕机的一般构造

旋耕机主要是由机架、传动系统、旋转刀轴、刀片、耕深调节装置、罩壳等组成(图5－8)。

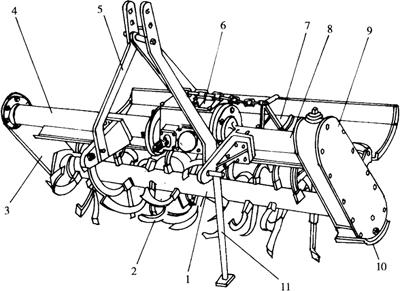

图5－8 1GL－150型旋耕机

1．刀轴 2．刀片 3．右支臂 4．右主梁 5．悬挂架 6．齿轮箱 7．罩壳 8．左主梁 9．传动箱 10．防磨板 11．撑杆

1．刀轴和刀片 刀轴由无缝钢管制成。轴的两端焊有轴头，用来和左右支臂销连接。刀轴上焊有刀座(图5－9a)或刀盘(图5－9b)。刀座按螺旋线排列焊在刀轴上，以供安装刀片。刀盘上沿外周有间距相等的孔位，便于根据农业技术要求安装刀片。

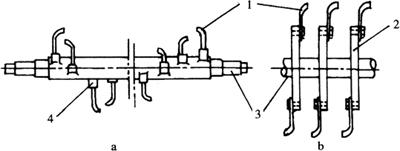

图5－9 刀轴

a．刀座式 b．刀盘式

1．刀片 2．刀盘 3．刀轴 4．刀座

2．机架 卧式旋耕机机架呈矩形，由前梁(左右主梁)、左右支臂及作为刀轴的后梁所组成。前梁为铸造圆管，中间有齿轮箱，两侧为支臂，其中一侧装有传动箱。

3．传动部分 由拖拉机动力输出轴传来的动力经万向节传给中间齿轮箱，再经侧边传动箱驱动刀轴回转(图5－10)。

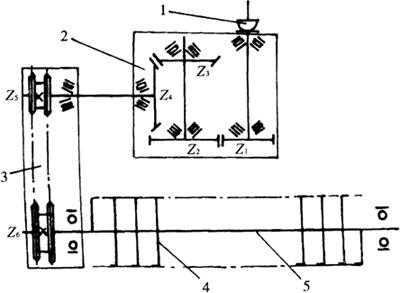

图5－10 旋耕机侧边链传动示意图

1．万向节 2．中间传动箱 3．侧边传动箱 4．刀片 5．刀轴

中间齿轮箱内的一对圆柱齿轮Z₁与Z₂可以变换安装或根据农艺要求选择另外一对圆柱齿轮，以改变转速。旋耕机刀轴转速一般为198～ 275r／min。

中间传动箱采用圆锥齿轮传动，也有用螺旋齿轮的。侧边传动箱有齿轮传动和链轮传动两种。链轮传动零件数目少，重量轻，结构简单，加工精度要求低，但目前因链条易磨损断裂，使用寿命较短。齿轮传动比较可靠，但加工精度要求较高，制造复杂。我国旋耕机系列设计采用齿轮－链轮和全齿轮传动两种方式。

4．耕深控制装置 常用的是滑橇式和限深轮式两种。滑橇式安装在机架底部，调节滑橇与刀轴的相对距离，可以改变耕深。滑橇还起限深作用，一般用于水田作业。限深轮安装在旋耕机后部，由套管、升降丝杠、轮叉等组成。用于旱地作业。
