料筒结构

---

料筒一般有整体式和分段式两种。

1．整体式料筒

整体式料筒见图2－30，用整体的30Cr、38CrMoAl等合金钢加工而成，也有采用一般碳素钢或铸钢作为基体，内部镶嵌合金钢衬套而制成。整体式料筒的特点是：长度大，对机加工要求较高；在加工精度和装配精度上容易得到保证(特别是螺杆和料筒的同心度)，还可简化装配工作；在料筒上设置外加热器不受限制，料筒受热均匀。一般专业制造厂用得比较多。但对料筒的加工设备要求较高，技术要求也较高；料筒内表面磨损后难以修复。

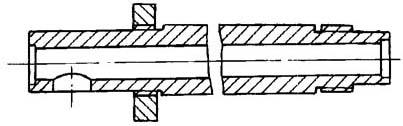

图2－30 整体式料筒的结构

2．分段式料筒

分段式料筒的结构见图2－31，由几个料筒段组合而成，各段用法兰或其它形式连接起来。所用材料同上。这种料筒的机加工比整体式料筒容易；便于改变长径比，多用于需要改变螺杆长径比或实验室用挤出机；更适用于有纵向沟槽的料筒和排气式挤出机料筒，使料筒的结构更加合理。其主要缺点是：分段太多时难以保证各段的对中，法兰连接处影响了料筒加热均匀性。

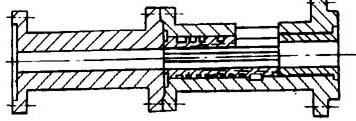

图2－31 分段式料筒的结构
