整体换气装置

---

3．4．1 设计整体换气装置的原则和顺序

整体换气装置及其设计的原则和顺序如图3－57、图3－58所示。

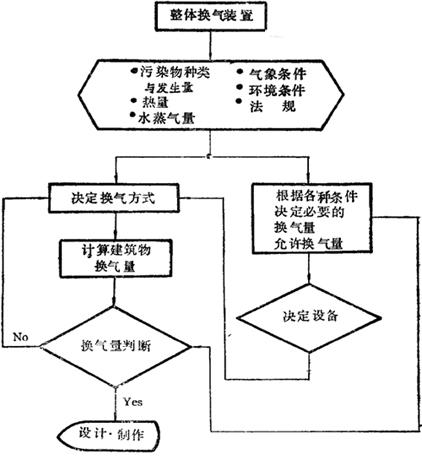

图3－57 设计整体换气装置的原则和顺序

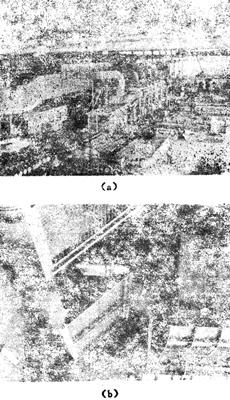

3－58 整体换气装置

3．4．2 发热量与换气量

发热量与换气量，见图3－59。

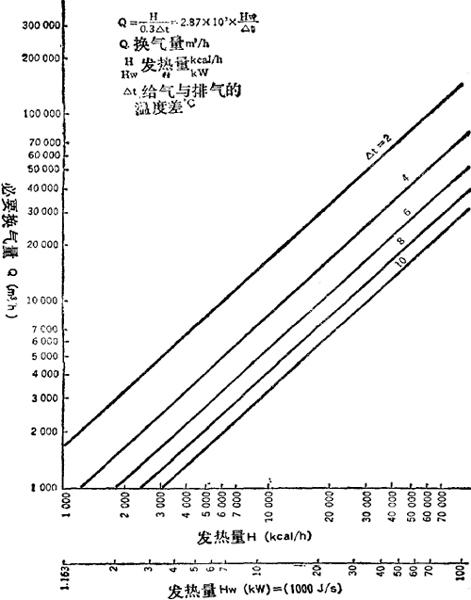

图3－59 发热量与换气量

3．4．3 气体体积与换气量

气体体积与换气量，见图3－60。

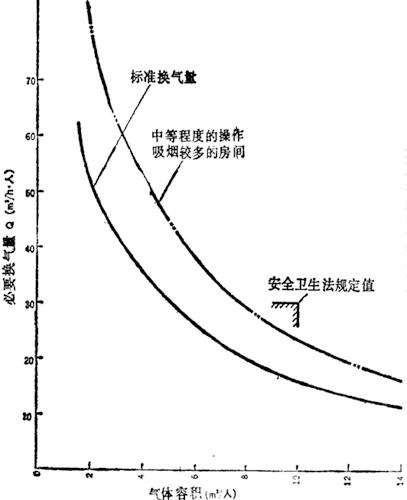

图3－60 气体体积与换气量

3．4．4 有害气体发生量与换气量

有害气体发生量与换气量，见图3－61。

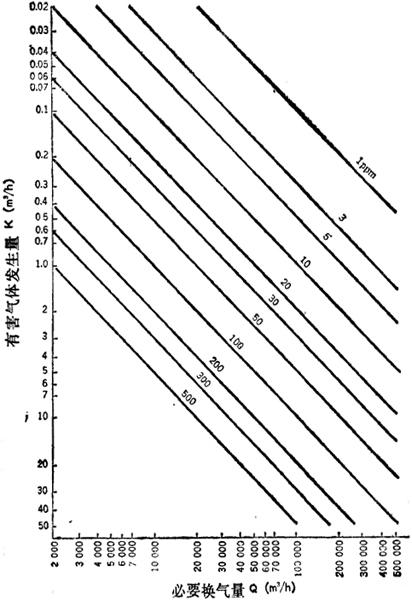

图3－61 有害气体发生量与换气量
