数控线切割加工工艺路线图及应用

---

3．8．8．1 数控线切割加工工艺路线

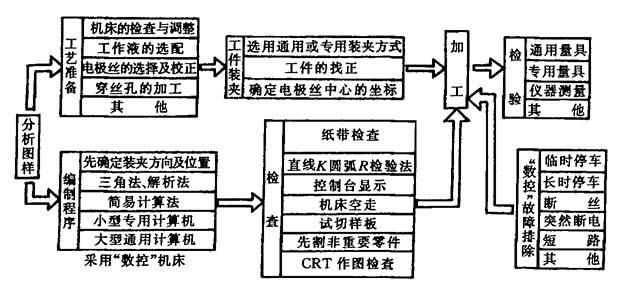

在数控线切割机床上进行线切割加工工艺路线图，如图3-60所示．

图3-60 数控电火花线切割加工工艺路线图

3．8．8．2 电火花线切割的应用

线切割加工的生产应用，为新产品的试制、精密零件及模具的制造开辟了一条新的工艺途径，具体应用有以下3个方面．

(1)模具制造 适合于加工各种形状的冲裁模，一次编程后通过调整不同的间隙补偿量，就可以切割出凸模、凹模、凸模固定板、凹模固定板、卸料板等，模具的配合间隙、加工精度通常都能达到要求．此外电火花线切割还可以加工粉末冶金模、电机转子模、级进模、弯曲模、塑压模等各种类型的模具．

(2)电火花成形加工用的电极 一般穿孔加工的电极以及带锥度型腔加工的电极，若采用银钨、铜钨合金之类的材料，用线切割加工特别经济，同时也可加工微细、形状复杂的电极．

(3)新产品试制及难加工零件 在试制新产品时，用线切割在坯料上直接切割出零件，由于不需另行制造模具，可大大缩短制造周期，降低成本．加工薄件时可多片叠加在一起加工．在零件制造方面，可用于加工品种多、数量少的零件，还可加工特殊难加工材料的零件，如凸轮、样板、成形刀具、异形槽、窄缝等．
