数字式时间继电器

---

1．适用范围

数字式时间继电器适用于交流50Hz，额定工作电压380V及以下或直流24V及以下的机床电气或自动控制电路中，可按预定的时间和工作程序接通和分断电路，并且可广泛地应用于电力拖动，自动顺序控制，以及各种生产过程的自动控制系统。

2．结构特征

数字式时间继电器具有延时精度高、延时范围宽、寿命长、功耗低、触点容量大、延时调整方便直观等特点，安装方式一般为面板式，也有装置式。

3．常用数字式时间继电器的产品型号及主要技术参数

常用数字式时间继电器的额定工作电压有AC36、AC110V、AC127V、AC220V、AC380和DC24V，其他电压也可定制，延时精度≤1%，也可≤0．5%，触点容量AC220V为3A，DC28V为5A，电寿命1×10⁵次，机械寿命1×10⁶次。其他主要技术参数见表1－87。

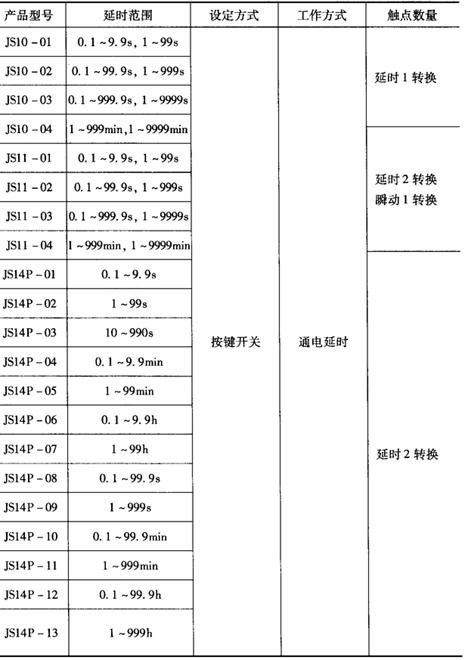

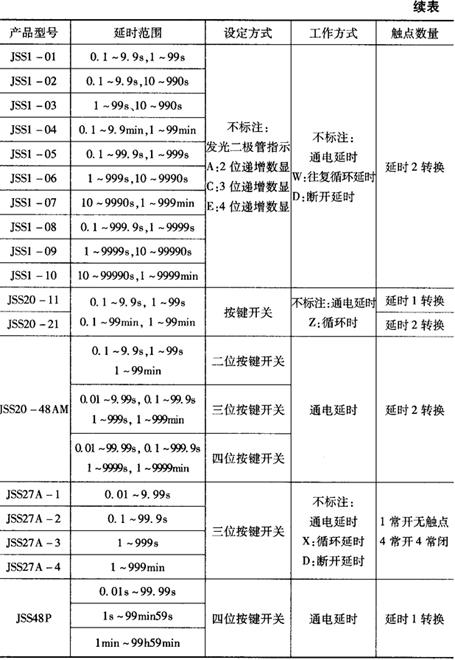

表1－87 常用数字式时间继电器的产品型号及主要技术参数

4．数字式时间继电器的接线图

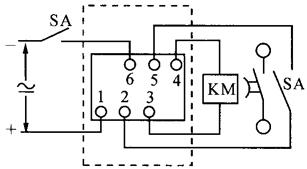

数字式时间继电器的接线图见图1－56。

JS10接线图

JS11接线图

JS14接线图

JSS14A接线图

JSS20－21AM接线图

JSS20－48AM，JSS48A－2Z接线图

图1－56 数字式时间继电器的接线图

JSS48P接线图

JSS27A－□D接线图

图1－56 数字式时间继电器的接线图

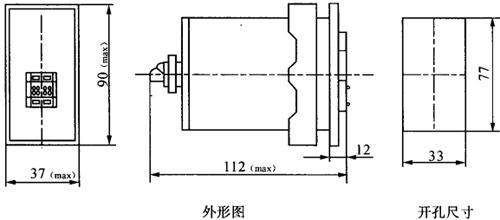

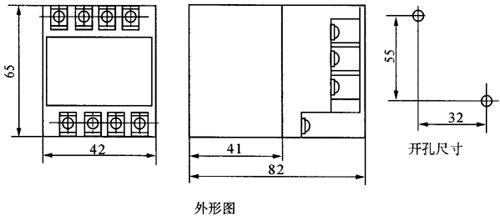

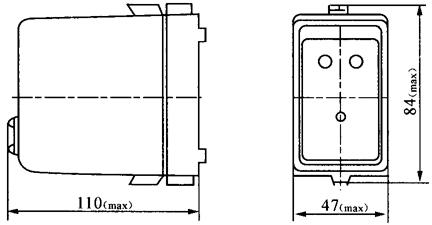

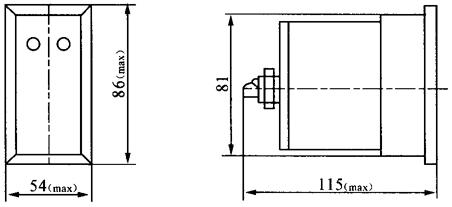

5．数字式时间继电器的外形安装尺寸及开孔尺寸

数字式时间继电器的外形安装尺寸及开孔尺寸图1－57。

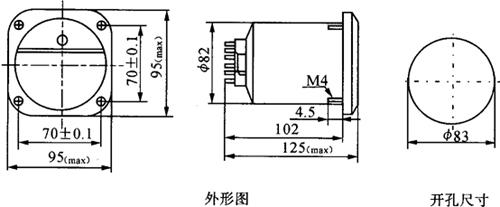

图1－57a JS10外形和开孔尺寸

图1－57b JS11外形和开孔尺寸

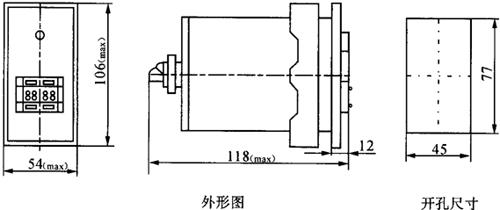

图1－57c JS14P面板式外形和开孔尺寸

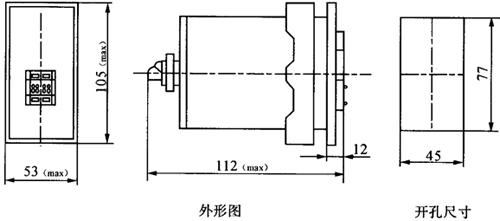

图1－57d JS14P装置式外形和开孔尺寸

装置式

面板式

图1－57e JSS1装置式和面板式外形尺寸

图1－57f JSS20－11AM外形和开孔尺寸

图1－57g JSS20－21AM／AMZ外形和开孔尺寸

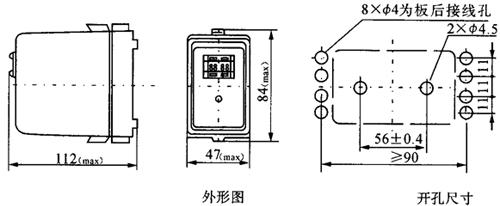

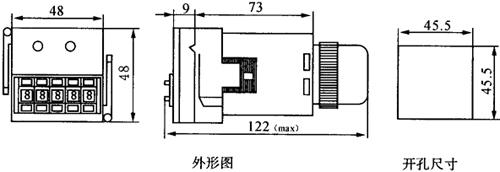

图1－57h JSS20－48AM，JSS48P外形和开孔尺寸

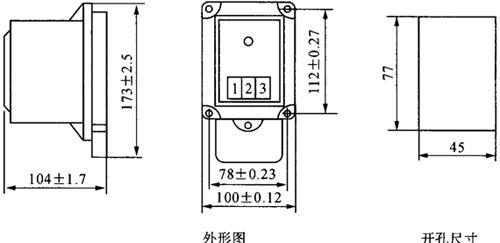

图1－57i JSS27A外形和安装尺寸(不带中间继电器)

(1)JS10外形和开孔尺寸见图1－57a。

(2)JS11外形和开孔尺寸见图1－57b。

(3)JS14P面板式外形和开孔尺寸见图1－57c。

(4)JS14P装置式外形和开孔尺寸见图1－57d。

(5)JSS1装置式和面板式外形尺寸见图1－57e。

(6)JSS20－11AM外形和开孔尺寸见图1－57f。

(7)JSS20－21AM／AMZ外形和开孔尺寸见图1－57g。

(8)JSS20－48AM，JSS48P外形和开孔尺寸见图1－57h。

(9)JSS27A外形和安装尺寸(不带中间继电器)见图1－57i。
