支柱式

---

支柱式里脚手架是由若干支柱及横杆组成支架，在横杆上铺设脚手板组成。支柱式里脚手架可以分为套管式支柱和承插式钢管支柱两种。

套管式支柱，搭设时将插管插入立管中，以销孔间距调节脚手架的高度，插管顶端的凹形支柱内搁置方木横杆，以便在上面铺设脚手板。这种支柱式里脚手架的搭设高度在1．57～2．17m范围内，支柱的形式如图4－36a所示。

承插式钢管支柱，在支柱的立管上焊有承插管，横杆的销头插入承插管中，可以在横杆上面铺设脚手板。这种支柱式里脚手架的架设高度有1．2m、1．6m和1．9m三种，当架设第三步时要加销钉以确保安全，支柱的形式如图4－36b所示。

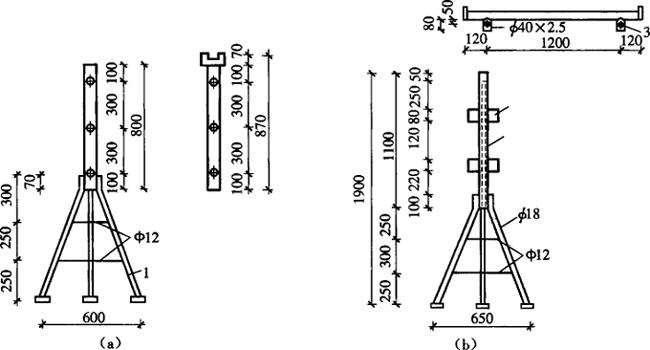

图4－36 支柱式里脚手架

(a)套管式支柱；(b)承插式钢管支柱
