提高α－氰基丙烯酸酯粘结剂的抗剥强度和冲击强度的添加剂

---

α－氰基丙烯酸酯粘结剂处于空气中水分或被粘物表面吸附微量水分的情况下，于常温就能瞬间聚合固化，发挥其粘合能力，因此被广泛应用于塑料、橡胶、玻璃、金属等的粘合。但是其抗剥强度和冲击强度在有些场合不能满足要求。

通常α－氰基丙烯酸酯系列粘结剂中含有少量稳定剂、增稠剂和增塑剂等，其主成分α－氰基丙烯酸酯的纯度越高，则瞬间粘合性能越好。因此为了改进这种粘结剂，添加其他成分后往往会失去它本来的特性——瞬间粘合性或降低它的储存稳定性。

氮化硅、氮化铝、氮化硼、氮化钛、碳化硅、碳化硼、碳化铝和碳化钛等氮化物或碳化物有共价键，极性低，吸水性低，对α－氰基丙烯酸酯类及金属等的亲和力强。因此，用这些化合物作为添加剂能够显着提高粘结剂的粘合强度，特别是提高对金属类的抗剥强度和冲击强度，而不会损害其瞬间粘合性和稳定性。

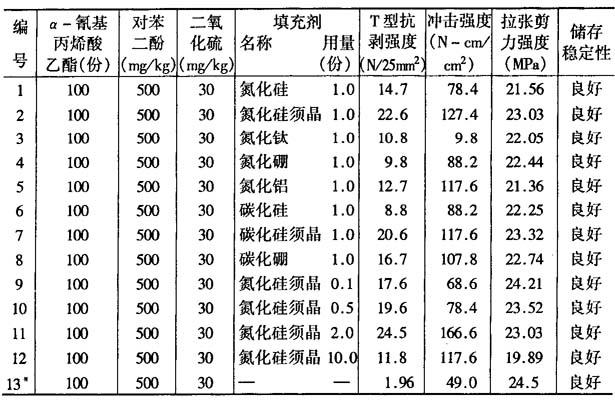

配方与性能

氮化物或碳化物的用量，每100份α－氰基丙烯酸酯用0．01～100份(重量)，最好为0．1～10份。用量超过100份则粘合强度和固化速度下降，损害了其瞬间粘合性能；用量少于0．01份则不能发挥添加了添加剂后的作用，即不能提高其抗剥强度和冲击强度。

添加剂氮化物和碳化物的形状可以是粒状、粉状、针状或须晶状的，尤其以针状或须晶状的为好。

本粘结剂对铁、不锈钢、铜、黄铜、铝、锌、锡、铁素体等金属类特别有效。

(日本特许公开：04－25987)
