指重表

---

(－)液压指重表

1．TNB－2型指重表

测定应力范围500～18000kg。自动记录仪记录纸，在24h内误差不超过5min。水压系统内压力为0．8MPa。全套指重表重量为50．3kg。读数如表3－2－17所示。

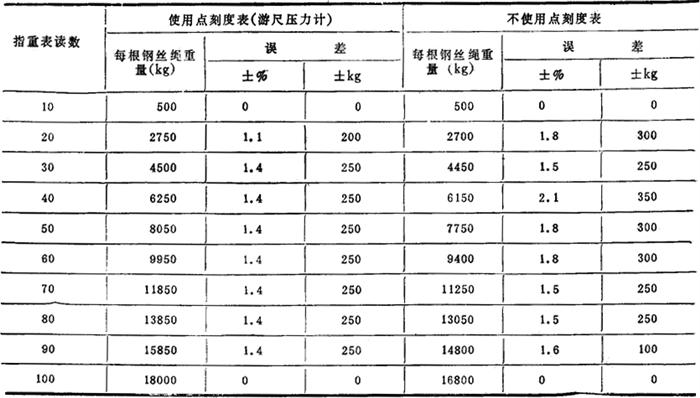

表3－2－17 ГNB－2型指重表读数

2．“W”型指重表

配套型号和规范见表3－2－18、3－2－19、3－2－20。

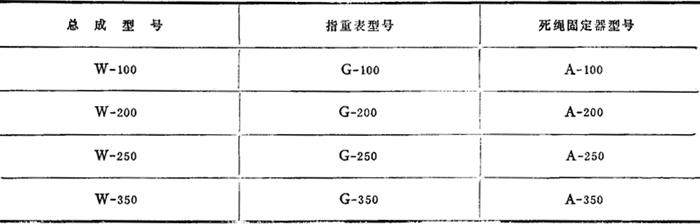

表3－2－18W型指重表配套型号

表3－2－19 死绳固定器规范

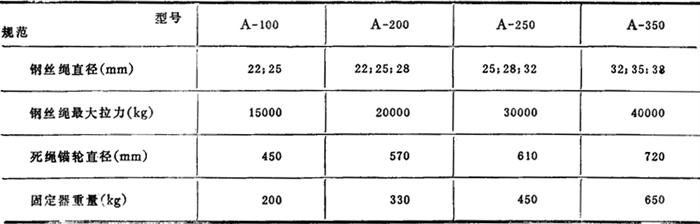

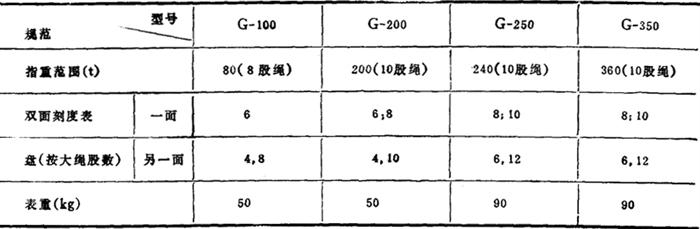

表3－2－20 指重表规范

(二)电子指重表(国产DZ型)

DZ型电子指重表由指示仪、传感器、记录仪三部分配套使用。若与电磁刹车配套，可以进行自动送钻。指示仪有3个指针，总重指针、钻进时悬重指针和钻压指针，能自动进行总重减压钻进时悬重等于钻压的运算，直接读出钻压数值。

1．技术数据

(1)供电电源为交流220V，50Hz。

(2)工作环境温度为+20℃时，指示基本误差不超过刻度全长的±0．5%。

(3)工作环境温度由±20℃，每变化±10℃／h，示值附加误差不超过刻度全长的0．2%。

(4)指针走过全刻度的时间小于5s。

(5)仪表重约27kg。

(6)消耗功率约100V·A。

2．指重表的校验

(1)悬重、总重 见表3－2－21。

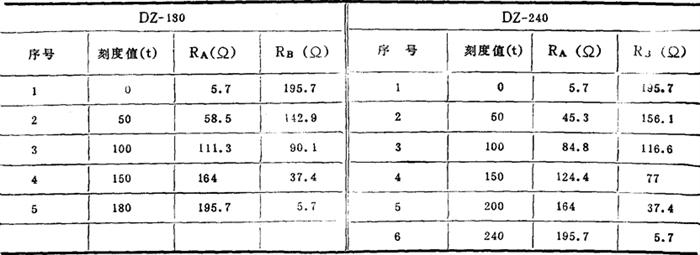

表3－2－21

注：各点误差不超过0．95Ω。

(2)钻压 见表3－2－22。

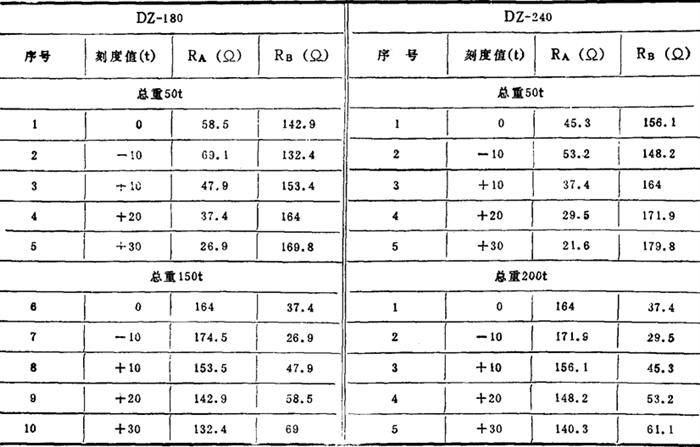

表3－2－22

注：最大误差不超过0．9Ω。

(3)传感器 见表3－2－23。

表3－2－23

利用0～10吨的压力机压钢圈凸出点。(注意压力不得超过5t)。
