抽油杆

---

(－)抽油杆及接箍的齿形剖面

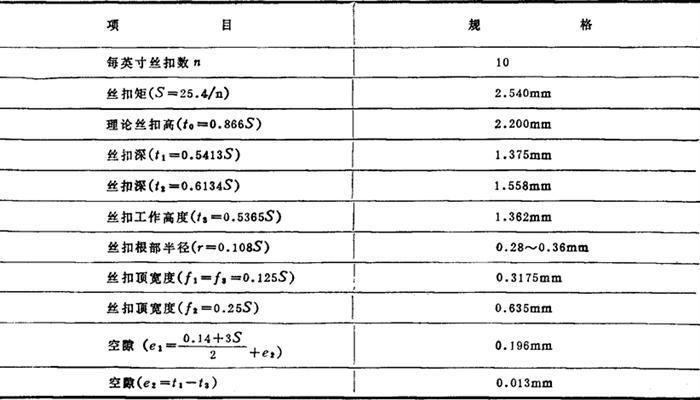

见图3－3－147。接箍的丝扣规格见表3－3－84。

图3－3－147 抽油杆及接箍的齿形剖面

表3－3－84 抽油杆及接箍的丝扣规格

(二)抽油杆及接箍技术规范

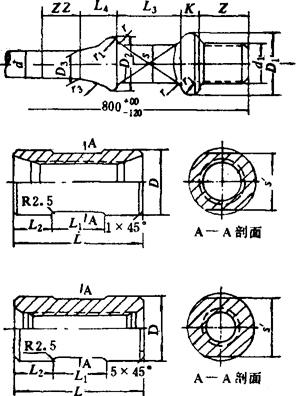

1．抽油杆及接箍见图3－3－148。

图3－3－148 抽油杆及接箍

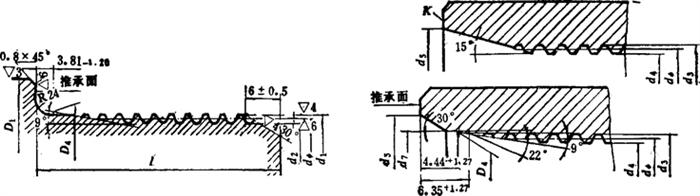

2．抽油杆及接箍的丝扣剖面见图3－3－149。

图3－3－149 抽油杆及接箍的丝扣剖面图

注：(1)技术要求按《CYG－1抽油杆制造验收技术条件》进行。(2)Φd₆的中心线对平面K的不垂直度允差为0．06∶100。

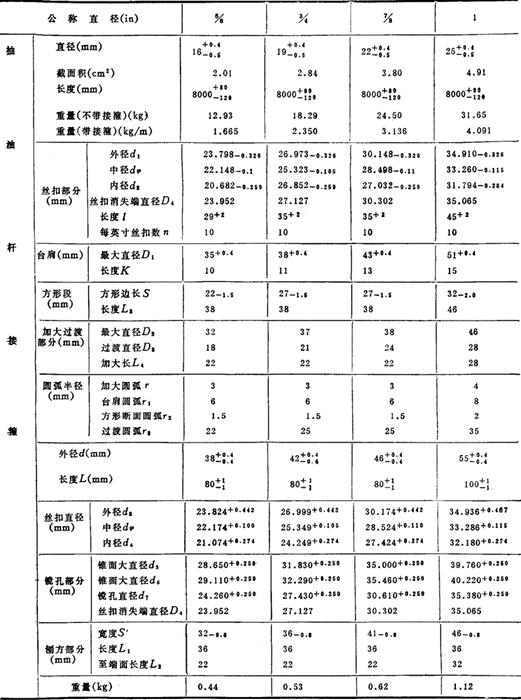

3．抽油杆及接箍规范见表3－3－85。

表3－3－85 抽油杆及接箍规范

注：(1)d₅是按部颁的图纸。

(2)锥面大直径d6是按兰通厂生产的图纸。

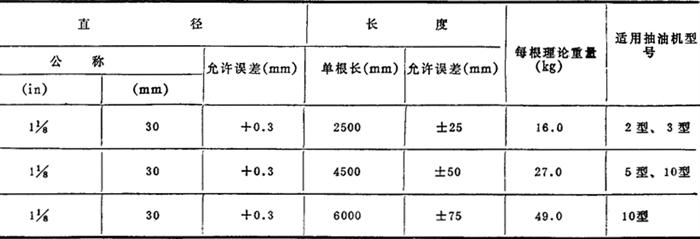

(三)光杆技术规范

见表3－3－86。

表3－3－86 抽油杆光杆技术规格

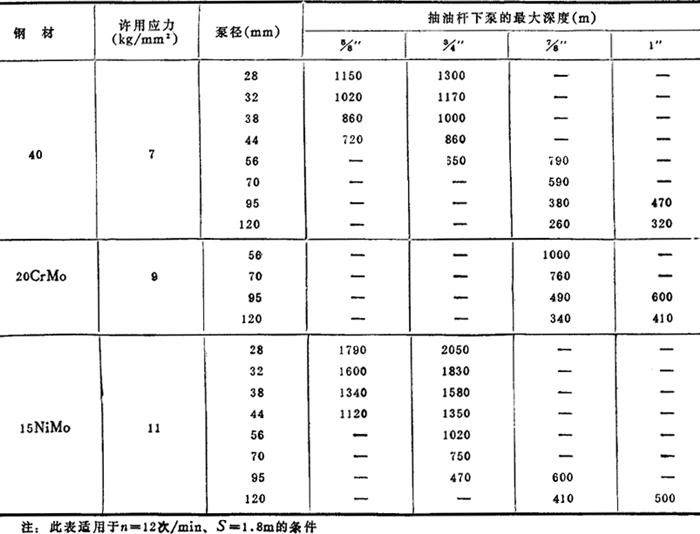

(四)单级抽油杆下泵的最大深度

见表3－3－87。

表3－3－87 单级抽油杆下泵最大深度

注：此表适用于n=12次／min、S=1．8m的条件

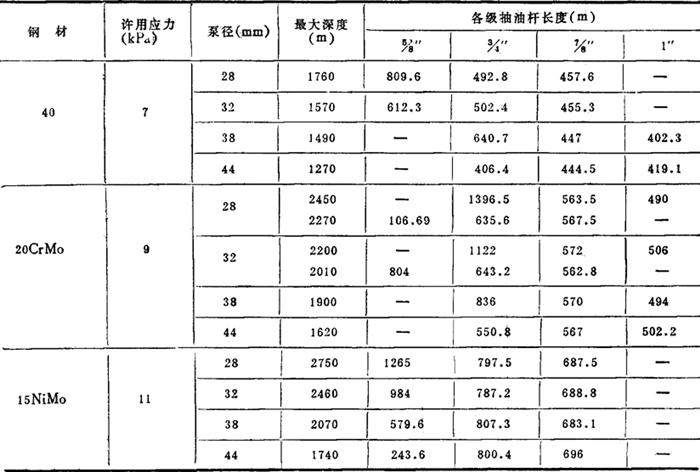

(五)双级抽油杆下泵的最大深度及各级抽油杆的长度

见表3－3－88。

表3－3－88 双级抽油杆下泵的最大深度

注：此表适用于n=12次／min、S=1．8m的情况下

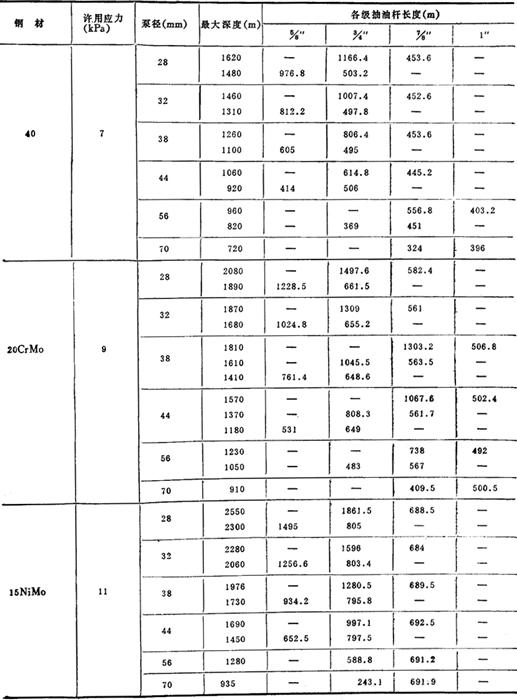

(六)三级抽油杆下泵的最大深度及各级抽油杆的长度

见表3－3－89

表3－3－89 三级抽油杆下泵的最大深度

注：此表适用于n=12次／min、S=1．8m的条件
