抽油机技术规范

---

(一)国产抽油机

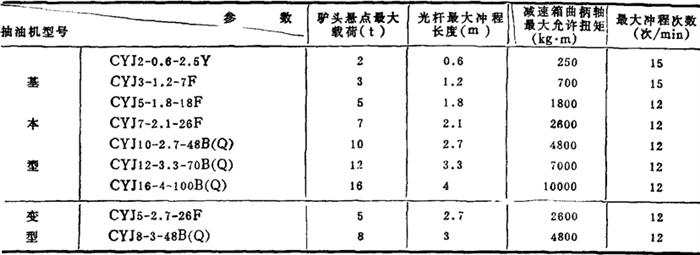

游梁式抽油机的新系列标准(JB1576－75)，一机部于1975年颁布，有9种规格，见表3－3－76，前7种为基本型，后2种为变型。

表3－3－76 新系列游梁式抽油机的基本参数(JB1576－75)

注：前面3个字母CYJ为游梁式抽油机系列代号，第一个数字为驴头悬点最大载荷(t)；第二个数字为光杆最大冲程长度(m)：第三个为减速箱曲柄轴最大允许扭矩除100(kg·m)。减速箱为渐开线齿轮传动型式，有时在第三个数字后加H，则表示减速箱为啮合圆弧齿轮传动型式。最后的字母代表平衡方式：F－复合平衡；Y－游梁平衡；B曲线平衡：Q－气动平衡。

(二)国外抽油机技术规范

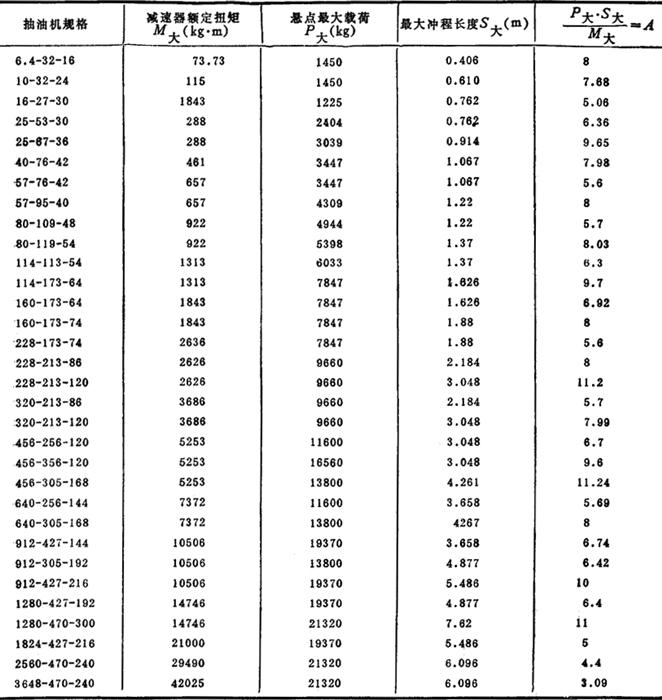

1．API抽油机主要产品规格见表3－3－77。

表3－3－77API抽油机主要产品规格

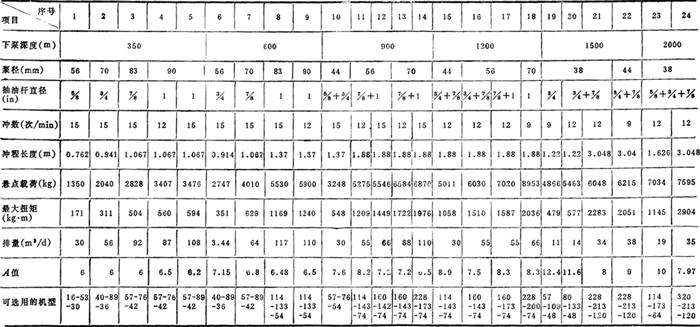

2．API抽油机在各种井眼不同生产条件下参数计算值，见表3－3－78。

表3－3－78API抽油机的参数计算值

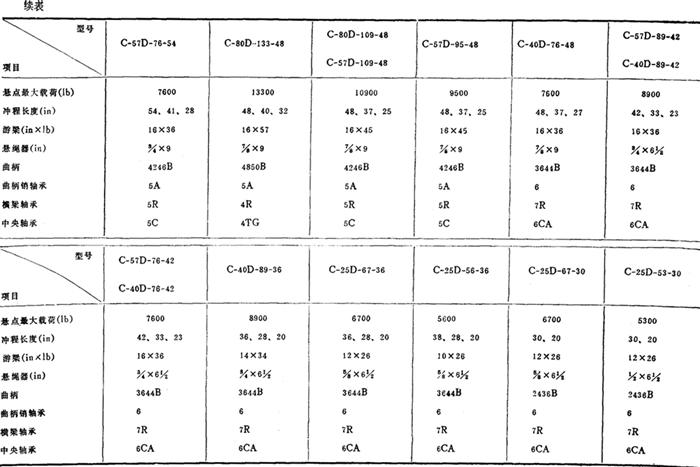

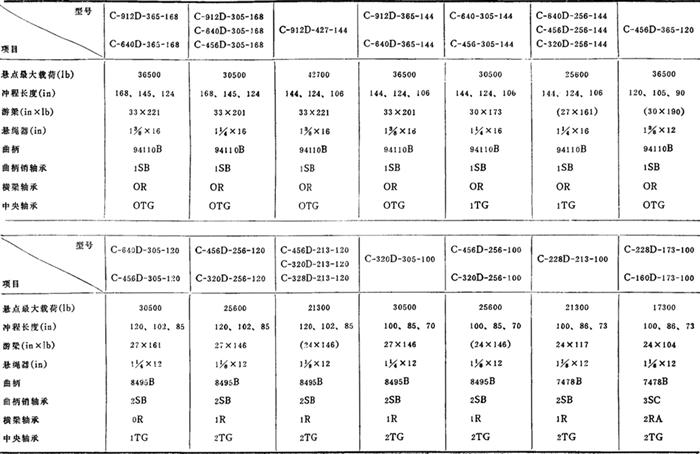

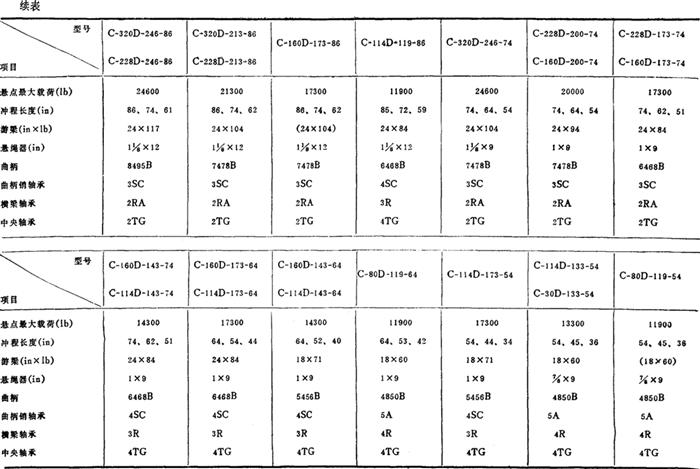

3．美国拉夫金公司常规型游梁式抽油机主要部件规格型号，见表3－3－79。

表3－3－79 拉夫金公司常规型游梁式抽油机主要部件规格型号

注：lin=2．54cm 1b=0．453592kg

(三)API标准和我国一机部标准的抽油机规格比较

一机部标准中的各种规格的抽油机，都可在API标准中找到规格相近的抽油机来代替。如：

1．规格品种

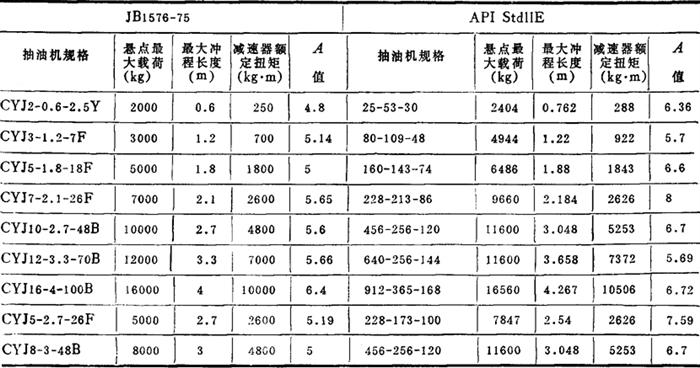

一机部标准中有9种抽油机规格，API标准抽油机规格，最小的一种为25－53－30，最大一种为912－365－168。其间共有54种规格。一机部标准可在API标准抽油机中找到相近的规格。如表3－3－80。

表3－3－80 一机部标准与ABI标准相近的抽油机规格对照

2．参数的分级

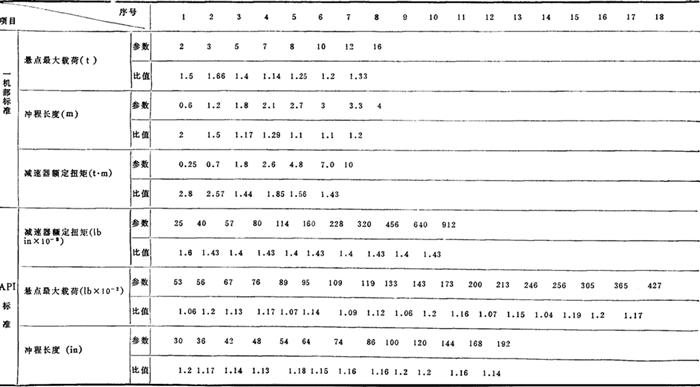

一机部标准和API标准抽油机参数对照见表3－3－81。

表3－3－81 抽油机参数对照表

3．由上列对比表可看出一机部与API标准两者异同点是：

(1)悬点最大载荷 一机部标准从2t到16t分为8级，相邻等级的比值为1．14～1．16。API标准从53001b(2404kg)到427001b(19367kg)，共有18级，相邻等级的比值为1．04～1．2。

(2)冲程长度 一机部标准从0．6至4m，共分8级，相邻等级的冲程长度比值为1．1～2。API标准冲程长度从30in(0．762m)至192in(4．88m)，共13级，各级比值为1．13～1．20。

(3)额定扭矩 一机部标准从200kg·m至10．000kg·m，分为7级，各级比值为1．43～2．8。API标准从250001b·in(288kg·m)至9120001b·in(10506kg·m)，共有11级，各级比值为1．4～1．6。
