打捆机械设备

---

1．人工打捆机

(1)工作原理

通过人工压杆或绞紧棘轮转动滚杆，使钢丝绳缠紧勒压草箱中的散草后，再用人工结紧捆绳，打成草捆，出箱、堆垛。

(2)结构

人工打捆机的结构有以下4个部分。

草箱：由角铁，槽钢或钢管焊制而成。

传动部分：Dg50mm钢管制的人工压杆，两端带环的钢丝绳。

齿轮传动：用压杆绞动棘轮，绕紧钢丝绳捆紧草包。

滚杆捆紧：通过一级齿轮传动带动滚杆压缩散草，打成捆包。

(3)主要技术特征

型式：立式钢质立柱(散草箱)。

定员：2～4人(两对压杆)。

外形尺寸：1400×900×1300mm。

打捆规格：1400×400×300mm。

平均捆重：30kg，班效率70～90捆。

钢丝绳：直径7．7mm，长4．7～5m，每台5根。

(4)特点

①结构简单，操作方便，制造维修容易，故障少。

②劳动强度大，效率低，捆包质量差，捆重小。

2．立式电动捆包机

(1)工作原理

由电动机带动三角皮带轮传动使滚杆转动，缠紧钢丝绳，将草箱散松草压紧，人工结绳捆包成草捆。

(2)结构

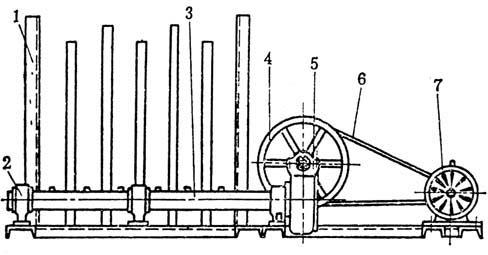

图6－1－1 立式电动捆包机

1－苇箱 2－瓦座 3－滚杆 4－皮带轮 5－蜗轮减速箱 6－三角带 7－7．5kw电动机

由动力、传动系统、机架三部分组成。

动力：7．5～10kW电机。

传动部分：一级三角带，一级蜗杆，蜗轮传动，滚杆与蜗轮同轴传动。

机架：由槽钢焊接的草箱和电机底座组成。

附件：6根5m长钢丝绳及手钩。

(3)主要技术特性

外形尺寸：3050×1450×1400mm，重950kg。

动力：7．5～10kW，C型三角带。

蜗轮减速箱传动比1：40，滚杆转速75r／min。

生产效率：每班可捆包160～200捆，平均捆重35kg。

优点：设备性能稳定，结构简单，操作方便，草捆头齐，面光，合格率高，并能降低劳动强度，提高捆重。

缺点：蜗轮易磨损，草捆出箱困难，移动费力。

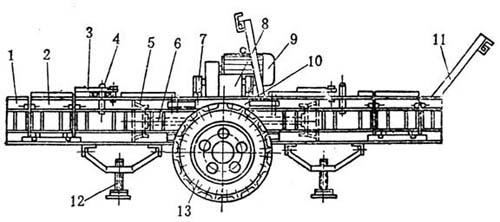

图6－1－2 卧式电动捆包机

1－苇箱 2－苇箱侧门 3－压把 4－压钩 5－推板 6－丝杠 7－轴承座 8－传动箱 9－10kW电机 10－主机架 11－苇箱盖 12－螺纹升降式支架 13－轮胎

3．卧式电动捆包机

由吉林白城地区研制，已在黑龙江、辽宁等地推广应用。

(1)结构

主要由电机传动，挤压草箱，移动装置等部件组成。

(2)主要技术特性

型式：卧式移动式，动力10kW电机；

外型尺寸：3900×2180×1250mm，重2t；

草捆尺寸：1400×400×300mm；

捆重：37～45kg；

丝杆行程：1100mm(需时间40s)；

工作效率：40～50捆／h，每台6人。

生产效果：质量好于人力和立式捆包机。草捆质量基本达到捆紧、包小、方整、实重、头齐、面光，有利堆垛、贮运。

优点：劳动强度低，捆重增加，结构简单，制造方便，效率高，成本低，移动方便，节省钢丝绳。

缺点：设备笨重，压力轴承易磨损。

4．芦苇连续打捆机

为提高机械打捆草包的重量和效率，增加车辆装载量，黑龙江造纸芦苇公司等单位研制成了芦苇连续打捆机。

(1)结构

由动力传动进料运输，一级压缩，二级压缩，缠结绳，切割卸料及移动拖车等8个部分组成。

芦苇经过进料运输机通过出料口，输送到一级压缩，二级压缩，压缩出来的芦苇密度接近581kg／m³，而后用苇绳或草绳，每间隔250mm自动绕绳打结，最后每隔1250mm间距用圆盘锯(Φ1000mm，1000r／min)切割落下。草捆由皮带运输机运出，堆垛、运输或贮存。

(2)特点

①整机安装在拖车上，由拖拉机拖动。

②动力可由电动机传动，也可由拖拉机传动。

③为防寒防砂，各润滑部都做好了密封。

④连续打捆，自动结捆。

⑤整机较长，过重，运转移动时可分为两节。

(3)主要技术特性

主机重：15t；

外形尺寸：6000×3350×3000mm；

动力：采用8级46kW电机，东方红75型拖拉机；

进料口：800×670mm，进料速度5m／min；

一级压缩出口：260×670mm；

二级压缩出口：270×280mm，压强2．78MPa；

绕绳器转速：60r／min；

叉绳器前后移动：203．3mm；

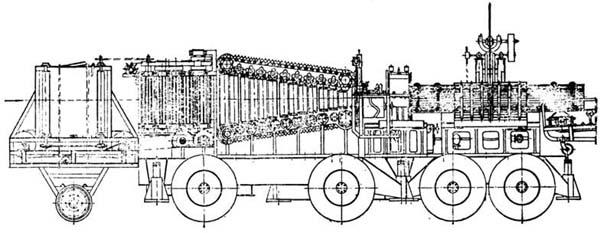

图6－1－3 芦苇连续打捆机

打结钩子转动次数：20次／min；

切割速度：4次／min，每捆切割4s停1s，指圆锯4s，出草捆6s，全程15s；

草捆尺寸：1250×350×300mm；

草捆实重：50～55kg，密度437kg／m³；

时产捆数：240捆(13t)；

班产效率：1920捆(105．6t)。

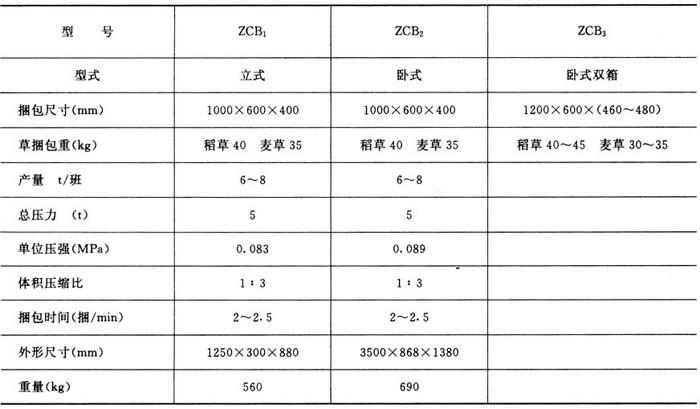

表6－1－1 草类捆包机械技术规格
