打包带的成型工艺

---

塑料打包带具有质轻、防潮、美观、耐腐蚀以及改善打包劳动强度等优点。PP打包带性能较好，目前PP打包带应用较普遍。图11－15为PP打包带成型工艺流程图，并以PP打包带为例介绍生产设备及成型工艺。

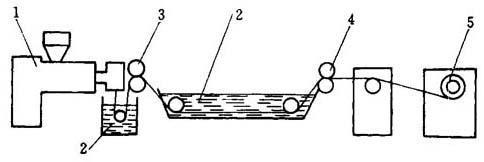

图11－15 打包带成型工艺流程图

1－挤出机 2冷却水槽 3－拉伸机 4－热风循环炉 5－收卷机

螺杆直径45mm或65mm普通单螺杆挤出机。机头为下垂式扁平机头。机头有效长度80mm，口模长65mm，厚3mm，口模距水槽水面高度80mm。拉伸装置的总长为2000mm，电热容量12kW，风机转速1000r／min，拉伸装置内风速85m／s。

挤出温度：机身末段温度为100～120℃，机身中部温度为150～180℃，前部温度为240～280℃，机头温度为230～270℃。拉伸倍数6～7倍，拉伸速度60～170m／min，拉伸温度180～200℃。
