我国镍及镍合金焊丝标准概述

---

我国国家标准GB／T15620－1995规定了镍及镍合金焊丝(包括含镍量超过其他任一元素含量的焊丝)的型号分类、技术要求、试验方法、检验规则等内容。本标准适用于气体保护电弧焊、钨板氩弧焊、等离子弧焊、埋弧焊用的镍及镍合金焊丝。

本标准包括的焊丝按焊丝的化学成分分类。焊丝型号的表示方法为ERNi××－×，字母ER表示焊丝，ER后面的化学符号镍表示为镍及镍合金焊丝，焊丝中的其他主要合金元素用化学符号表示，放在符号镍的后面，短划“－”后面的数字表示焊丝化学成分分类代号。焊丝的化学成分应符合表5．3－1的规定。熔敷金属的典型抗拉强度见表5．3－2(供参考)，表中除ERNiFeCr－2外，均为焊后状态下的抗拉强度，ERNiFeCr－2为时效后的抗拉强度，时效条件：加热到718℃，保温8h，以55℃／h的速度冷却到620℃，保温8h，空冷。

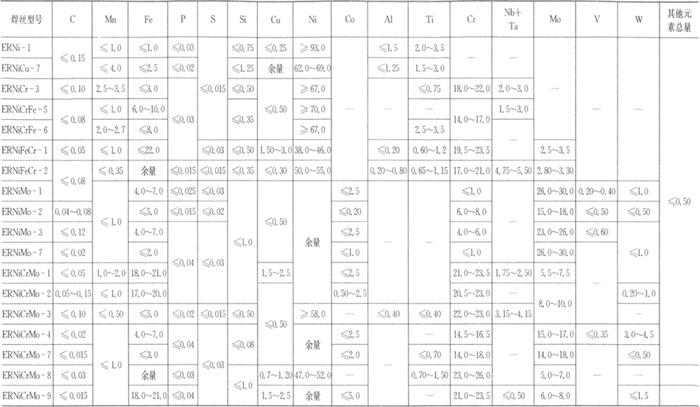

表5．3－1 焊丝化学成分(GB／T 15620－1995) %

注：1．ERNiCr－3、ERNiCrFe－5型号焊丝，当有规定时，钴的含量不应超过0．12%，钽的含量不应超过0．30%。

2．ERNiFeCr－2型焊丝，硼的含量不应超过0．006%。

3．在分析中，如出现其他元素，应对这些元素进行测定，并且总的含量不应超过表中“其他元素总量”的要求。

4．含镍量中包括钴。

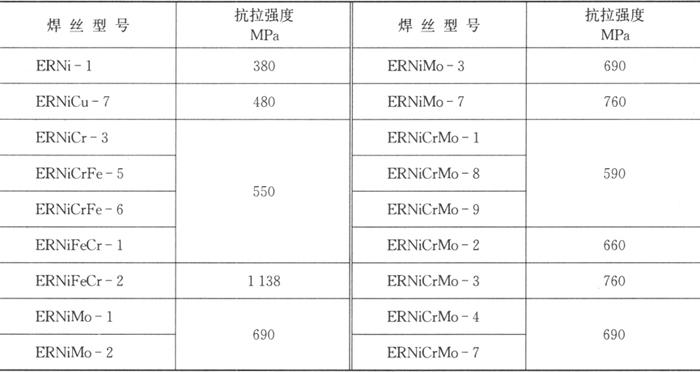

表5．3－2 熔数金属的典型抗拉强度(GB／T 15620－1995)
