我国不锈钢焊丝标准概述

---

我国焊接用不锈钢丝原有两个标准，一是GB 4242－1984《焊接用不锈钢丝》，二是GB4241－1984《焊接用不锈钢盘条》，两个标准均代替原先GB 1300－1977中的不锈钢部分。后来，GB 4242－1984又调整为YB／T 5092－1996。盘条的直径范围为Φ5．5～Φ12．0mm，以热轧状态或热轧后酸洗或热轧后热处理状态交货。而钢丝的直径范围可为Φ0．6～Φ9．0mm，一般为Φ0．8～Φ5．0mm，以冷拉(热处理后经常规拉拔)和软态(光亮热处理或热处理后酸洗)交货。

焊接用不锈钢盘条和钢丝的类别和牌号见表3．3－1，钢的熔炼化学成分见表3．3－2。

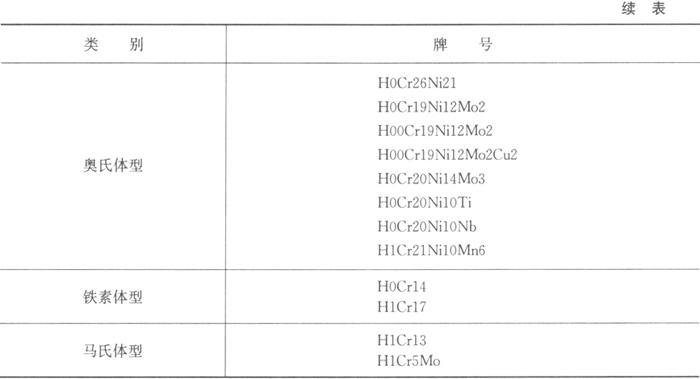

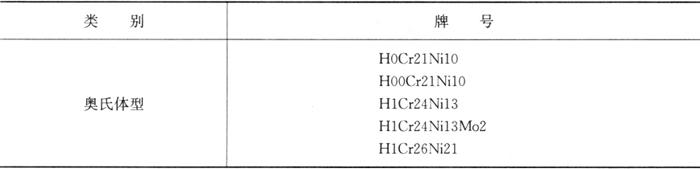

表3．3－1 不锈钢焊丝的类别和牌号

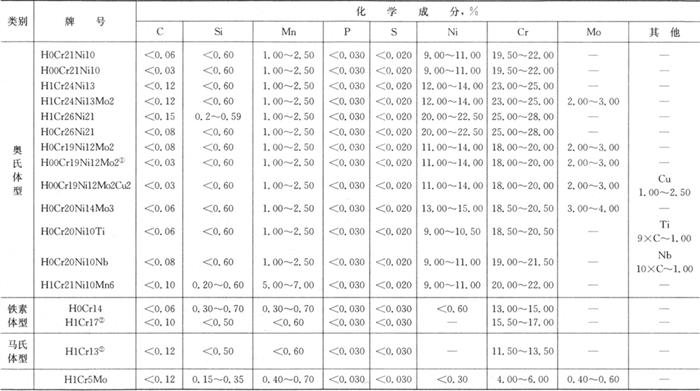

表3．3－2 钢的熔炼化学成分(GB／T 4241－1984)

注：①根据要求，H0Cr21Ni10、H00Cr21Ni10和H0Cr20Ni10Nb中的含铬量可规定如下：Cr≥1．9×Ni%。

②H1Cr17允许含Ni＜0．60%；H1Cr13允许含Ni＜0．60%、Mo＜0．60%。

与GB／T 983－1995《不锈钢焊条》标准不同，不锈钢焊丝标准仍用元素的大致成分范围来表示焊丝的牌号，而不采用焊条型号的表示方法，所以与AWS对焊丝类别的表示方法也不同。

此外在本标准中还列入H1Cr5Mo焊丝，如上所述，该焊丝在低合金钢焊丝中加以阐述。

本标准中的焊丝可用于气体保护焊，也可用于埋弧自动焊或其他焊接方法中。
