恒温炉内加热时间的计算

---

“薄型”钢材，加热温度≤1200℃时，可以按加热炉容许的最大加热速度计算加热时间．计算公式为：

式中 G——钢材质量，kg；

c_p——钢材平均热容，kJ／(kg·℃)；

A——钢材受热面积，m²；

a_Σ——综合给热系数，W／(m²·℃)；

t_l——炉温，℃；

t_s——加热开始时的钢材温度，℃；

t_z——加热终了时的钢材温度，℃．

“薄型”钢材，加热温度>1200℃时，按综合辐射传热计算加热时间，而忽略影响不大的对流传热．计算公式为：

式中 σ——导出辐射系数，W／(m²·℃)，当加热温度为900～1300℃时，σ=3．5～4．0；当加热温度≤900℃时，σ=2．9～3．5；

T_l——炉温，K，T_l=t_l+273；

T_s——加热开始时的钢材温度，K，T_s=t_s+273；

T₂——加热终了时的钢材温度，K，T_z=t_z+273；

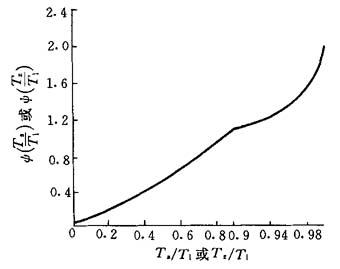

φ——函数(见图6-1)．

“厚型”钢材，加热温度≤1200℃时，加热时间的计算公式为：

式中 φ_m——迟缓加热系数(由图6-2确定)．

“厚型”钢材，加热温度>1200℃时，加热时间的计算公式为：

式中 δ——钢坯加热厚度；

K——材料系数(查表6-5)；

M——置放系数(查表6-6)；

μ——尺寸系数(查图6-3)．

图6-2 迟缓加热系数φ_m

图6-3 根据钢坯长度L与厚度δ确定系数μ

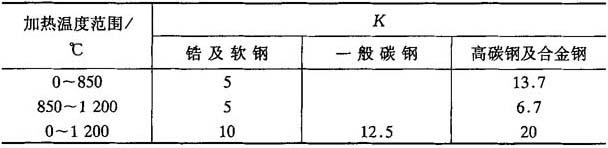

表6-5 材料系数K值

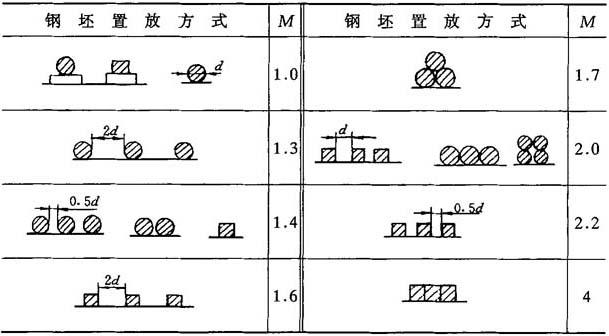

表6-6 置放系数M值
