弯曲

---

弯曲加工的形式有多种。有利用三个辊或六个辊的移动弯曲形式，有利用万能折弯机的折弯形式，有利用弯板机、切向键、各种压力机的顶压弯曲形式，以及弯管机等的卷绕弯曲形式等。辊式弯曲机，用于板材等半径较大的曲线弯曲。折弯形式和顶压弯曲形式则用于半径较小的曲线弯曲。卷绕弯曲形式与张拉成形(后面将叙述)组合，用于板材比较正常的弯曲。对于质硬而且快速加工较困难的高强度合金，采用一边将压紧位置错开，一边顺序加工成适当曲线的弯曲形式(图5－5)为宜。

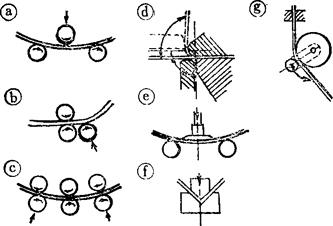

图5－5 弯曲的种类

(a)：3个辊式(锥形)弯曲 (b)：3个辊式(凸冲模式)弯曲 (c)：6个辊式弯曲 (d)：折弯 (e)：压弯 (f)：顶压弯曲 (g)：卷绕弯曲
