建筑排水用硬聚氯乙烯管件

---

1．材料

生产管件的原料为硬聚氯乙烯(PVC－U)混配料。混配料应以聚氯乙烯(PVC)树脂为主，加入为生产符合标准的管件所必需的添加剂。添加剂应分散均匀。

管件混配料中聚氯乙烯(PVC)树脂的质量百分数含量宜不低于85%。

允许使用本厂的清洁回用料。

2．产品分类

管件按连接形式不同分为胶粘剂连接型管件和弹性密封圈连接型管件。

3．外观

管件一般为灰色和白色，其他颜色可由供需双方商定。

管件内外壁应光滑，不允许有气泡、裂口和明显的痕纹、凹陷、色泽不均及分解变色线。管件应完整无缺损，浇口及溢边应修除平整。

4．规格尺寸

(1)壁厚

管件承口部位以外的主体壁厚不应小于同规格管材的壁厚。

允许异径管件过渡部分的壁厚从一个尺寸渐变到另一个尺寸，但其余部分的壁厚应符合相应的规定。

型芯偏移的情况下，允许管件最薄处壁厚比相应的规定值减少5%，但同一截面上两个相对壁厚的平均值应不小于相应的规定值。

1)胶粘剂连接型管件的承口壁厚应不小于管件承口部分以外的主体壁厚的75%。

2)弹性密封圈连接型管件的承口壁厚应不小于管件承口部位以外的主体壁厚的90%，密封环槽处的壁厚应不小于管件承口部位以外的主体壁厚的75%。

(2)管件的承口和插口的直径和长度

1)胶粘剂连接型管件承口的插口的直径和长度，见表7－101。

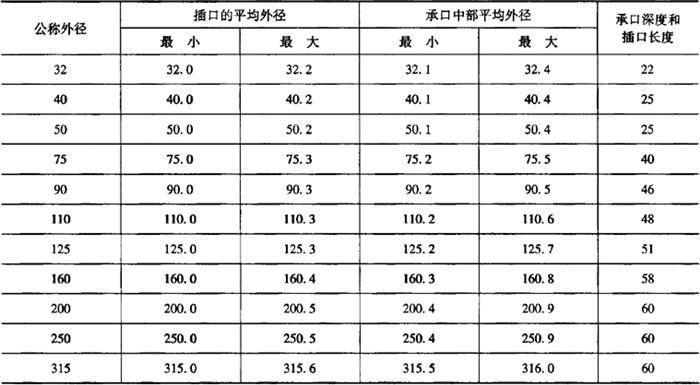

表7－101 胶粘剂连接型管件承口的插口的直径和长度mm

注：沿承口深度方向允许有不大于30′脱模所必需的锥度。

2)弹性密封圈连接型管件承口和插口的直径和长度，见表7－102。

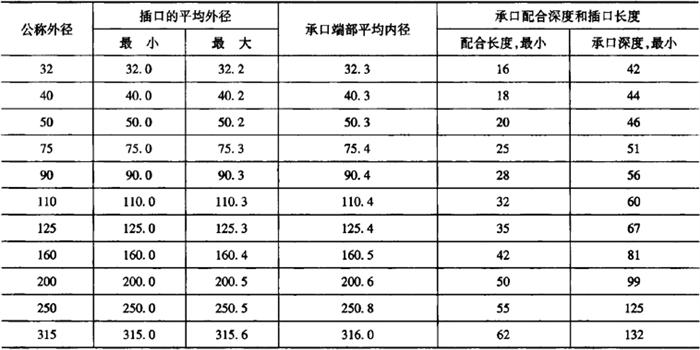

表7－102 弹性密封圈连接型管件承口和插口的直径和长度mm

5．物理力学性能(表7－103)

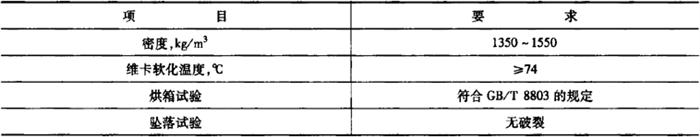

表7－103 建筑排水用硬聚氯乙烯管件的物理力学性能
