常用采卤离心泵性能、规格、型号

---

(一)采卤离心泵的选择

离心泵有卧式离心泵及立式离心泵两种型式。盐矿开采主要选卧式离心泵。

卧式离心泵主要参数：

(1)吸水高度(指泵轴中心至最低水位间距离)

式中 H′_真——水泵样本中的最大允许吸水真空高度，(m)

H_地——水泵安装地点的大气压力，(mH₂O)(表3－3－108)

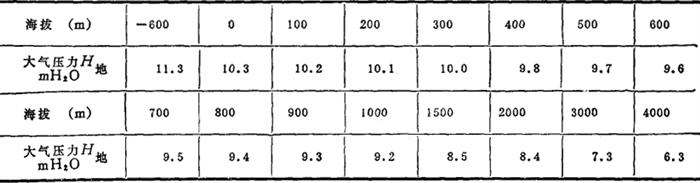

表3－3－108 按海拔而定的大气压力

H_饱——饱和蒸汽压力水头(米)，其值与水温有关(见表3－3－109)

表3－3－109 按水温而定的饱和蒸汽压力

g——重力加速度，9．81m／s²

V₁——水泵吸入口的流速(m／s)

h₁——吸水管沿途及局部水头损失之和(m)

水温为20℃时的饱和蒸汽压力水头为0．24m(表3－3－109)

式中 i——管路摩阻损失(%)

l——管路长度(m)

ξ——局部阻力系数

V——吸水管中流速(m／s)

(2)功率计算 水泵发动机所需之功率为：

式中 γ——水的容重(kg／L)

Q——水泵的输水量(L／s)

H——水泵的总扬程(m)

η——水泵的总效率

K——发动机的超负荷系数(表3－3－110)

表3－3－110 由水泵轴功率而定的K值

(3)输水量、水头和转数之间的关系 水泵转数变化时，其输水量，水头和轴所需的功率，按下式变化：

式中 Q、H、N——叶轮转数为n时，水泵的输水量、扬程和功率

Q₁、H₁、N₁——叶轮转数为n₁时，水泵的输水量、扬程和功率

(4)比速 或称比转数。系某一(标准)叶轮的转数。标准叶轮各部分和所考虑的叶轮几何相似，并且在输水量Q=0．075m³／s和水头H=1m时需用功率N=1735W。计算比速的公式为：

式中 Q——水泵输水量(m³／s)

(当双侧进水时以代入)

H——水泵总扬程(m)

n——水泵转数(r／min)

比速决定叶轮主要尺寸的比例关系、叶轮的允许车削值和水泵的允许吸水高度。

(5)叶轮切削

①叶轮被切削后水泵的输水量、扬程和功率按下式计算：

式中 Q、H、N——叶轮未被切削时水泵的输水量、水头和功率

Q₁、H₁、N₁——叶轮被切削后水泵的输水量、水头和功率

②根据实验数据，依比速而定的叶轮切削极限见表3－3－111。

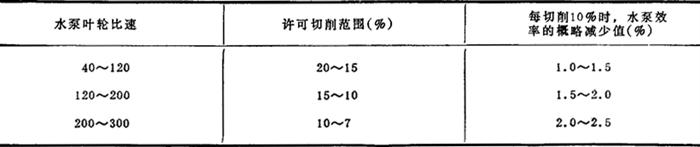

表3－3－111 叶轮切削极限

注：叶轮切削的最大值不应超过20%

(6)水泵工作特性曲线 水泵的Q-H特性曲线，其下限范围是由水泵效率比最大值减小10～15%时所决定的，其上限范围，主要是根据实际上可以采用的水泵吸水高度的某一最小值来决定的。

当输水量变化较大，而扬程变化较小时，可选用具有陡降特性曲线的水泵。

(7)管路特性曲线

水泵的总扬程H=H₁+∑h(m) (3－3－144)

式中 H₁——吸水高度和扬水高度之和(m)

∑_h——吸水管路和压水管路的总水头损失(m)

水泵的总扬程也可以用流量的函数来表示：

H=H₁+SQ₂ (3－3－145)

式中 S——为长度和直径已定的吸水管中的摩擦阻力和局部阻力之和

Q——水泵输水量(m³／s)

利用这个关系，可绘制某一水泵工作时的管路特性曲线或管路阻力曲线。

(二)常用采卤膏心泵性能规格型号表

表3－3－112 离心清水泵

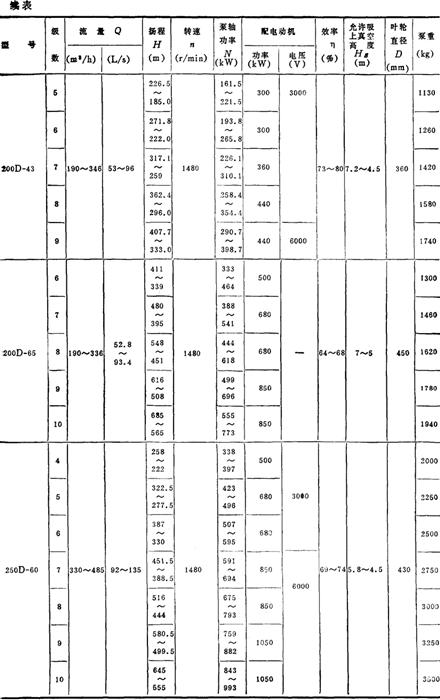

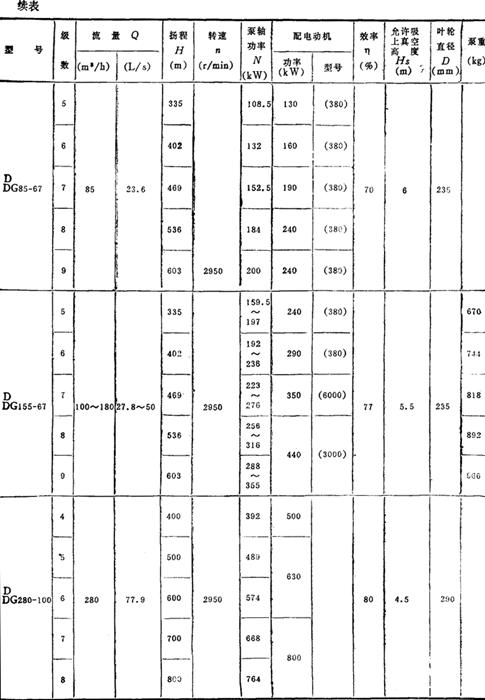

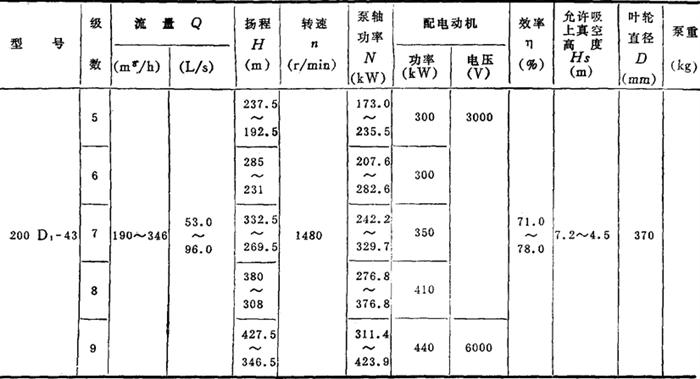

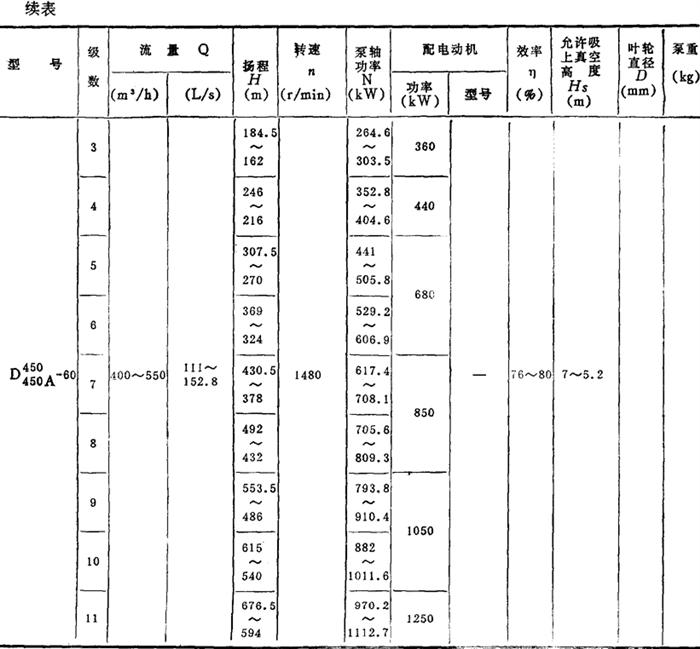

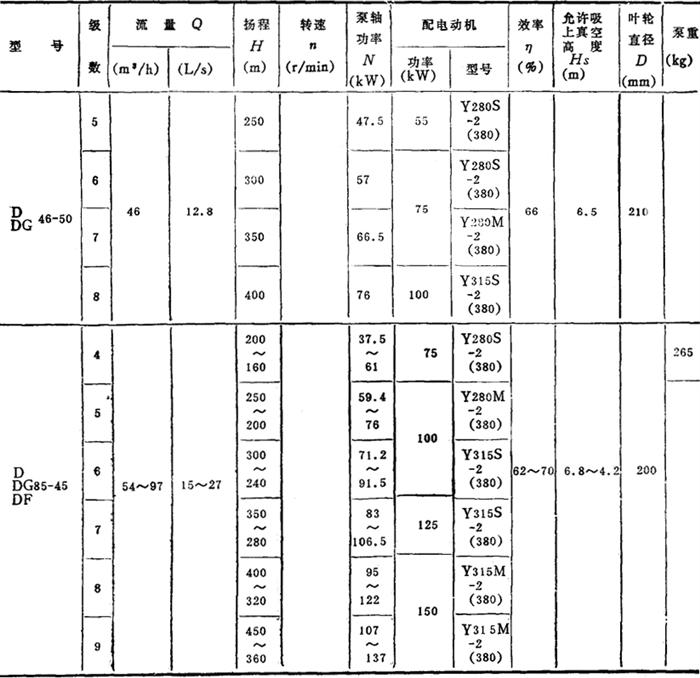

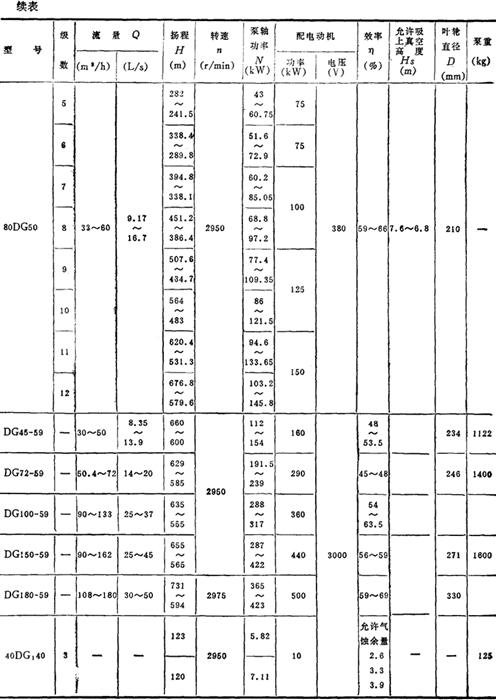

表3－3－113D型节段式多级离心泵性能
